欢迎来到易镀!
测评


首页  > 测评 >

辊镀用电镀液

2023-05-22 16:55:02        作者:易镀    浏览:40

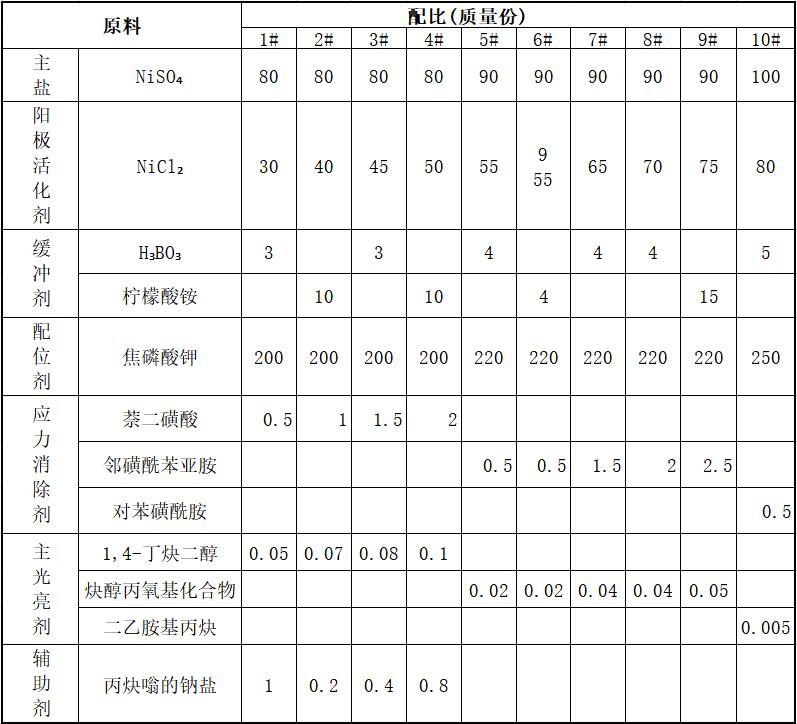

[原料配比]

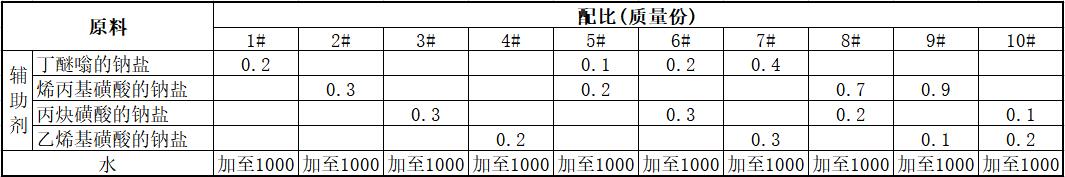

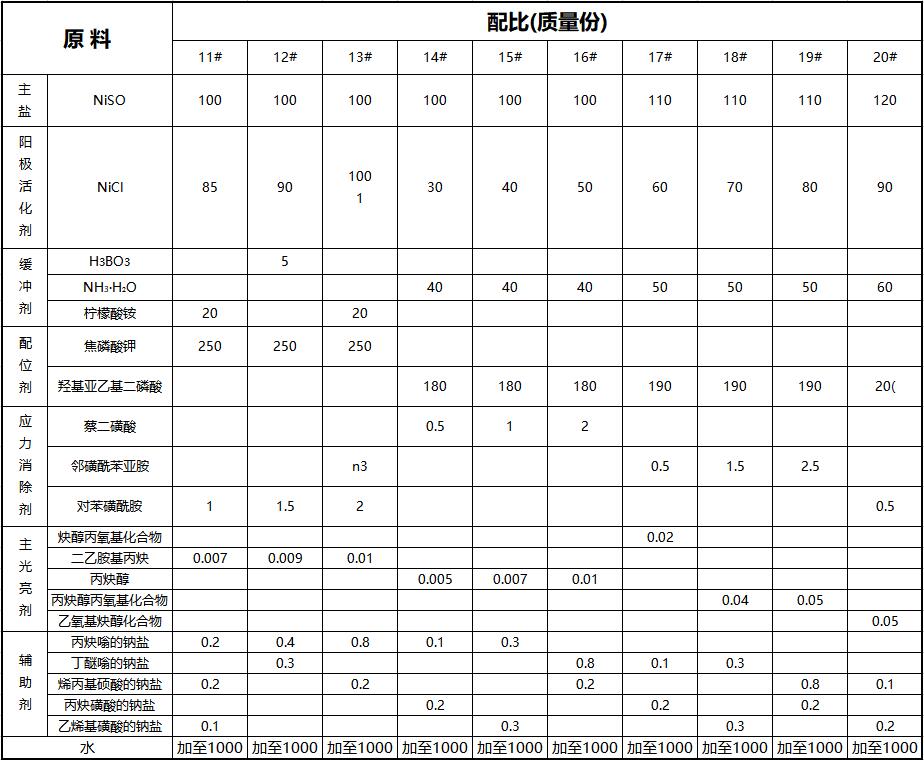

续表

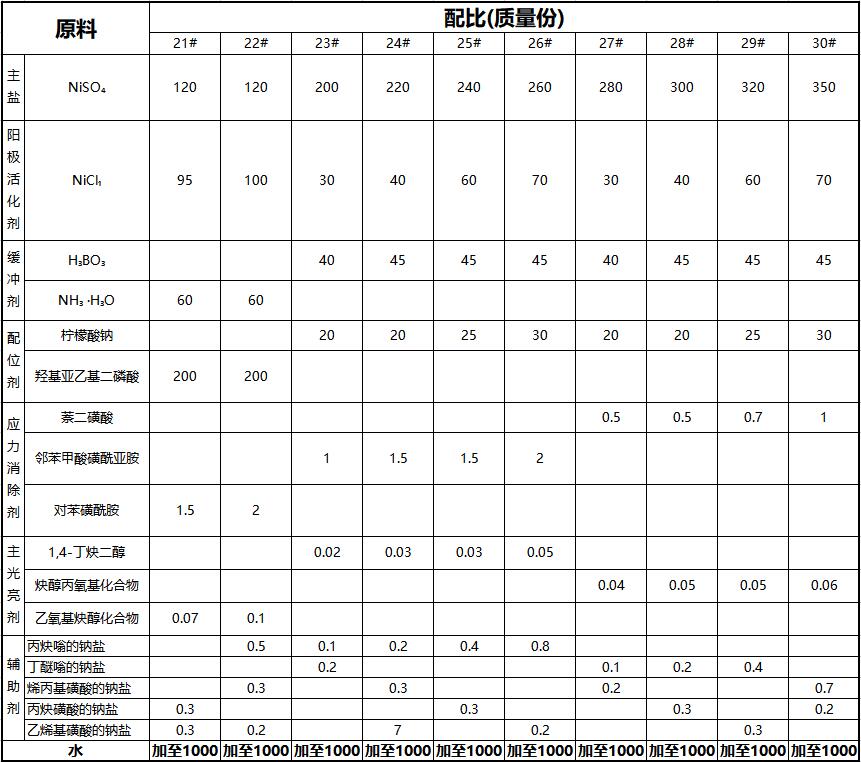

续表

[制备方法]

    将各组分都溶于去离子水或水,配成总质量份数为1000的溶液,即得辊镀用电镀液。

[产品应用]
    本品主要用作辊镀用电镀液。

    电池钢壳辊镀方法:对已冲压而成的电池钢壳按镀前脱脂处理、辊镀和镀后漂白处理三个步骤依次进行。

    镀后漂白处理,按如下步骤依次进行:三道回收→清洗→漂白→清洗→中和→去离子水洗→防锈→脱水→干燥,漂白选用柠檬酸、草酸、羟基乙酸、羟基亚乙基二磷酸和硫酸中的任意一种,中和选用氢氧化钠、氢氧化钾和碳酸钠中的任意一种。

    辊镀,所用的电镀液为上面所述的辊镀用电镀液。辊镀时,电镀液的pH值控制在4.0~4.6或6.5~8.5,温度40~70℃,电流密度0.05~3A/d㎡,滚筒转速4~12r/min,辊镀时间180~300min。

    镀前脱脂处理按如下步骤依次进行:

(1)去油脱脂:用除油液洗涤待电镀的电池钢壳,洗涤温度50℃±10℃,洗涤时间20~40min,完成后用温度为40~60℃的去离子水或水清洗干净,如此反复两次,除油液由氢氧化钠、硅酸钠、碳酸钠、磺酸类阴离子表面活性剂和去离子水组成,各组分的质量分数分别为:氢氧化钠5%~10%,硅酸钠2%~8%,碳酸钠1%~10%,磺酸类阴离子表面活性剂2%~5%,去离子水或水加至1000,磺酸类阴离子表面活性剂选用十二烷基磺酸钠或十二烷基苯磺酸钠。

(2)酸洗活化:将完成去油脱脂的电池钢壳,用酸液在室温下酸洗1~3min,再用去离子水或水清洗干净,如此反复两次,酸洗液选用浓度为10%~45%的盐酸,或是浓度为10%~25%的硫酸。

[产品特性]
    本品能从根本上解决先镀镍再冲压的工艺所带来的弊端。由于采用了特制的电镀液以及合理的辊镀工艺参数,使得电池钢壳这类盲孔深孔类零件表面尤其是内表面也能沉积上与基材结合力强、有一定厚度且光亮程度高的镍镀层,外表面镍镀层厚度在1.5~6μm之间,内壁镍镀层在0.1~1.0μm之间,于是钢壳在镀镍完成后不再实施机械加工,镍镀层晶格未受破坏仍能保持原来的致密状态,孔隙率小,从而提高了耐腐蚀能力。辊镀时钢壳的内外表面和切口处都能被电镀液浸没,整个表面镍镀层没有盲点,所以不会生锈,大大延长了电池的存放周期。



本文转载自《金属表面处理剂配方与制备手册》编著    李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)

易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)

相关测评

排行榜

  • 移动端
    移动端
  • 官方公众号
    官方公众号

Copyright © 2021 深圳市恒享表面处理技术有限公司  All Rights Reserved  备案号:粤ICP备09192382号  技术支持:易百讯 - 深圳网站建设

电话:13600421922(程生)邮箱:office@haschemical.com
