无氰仿金镀液

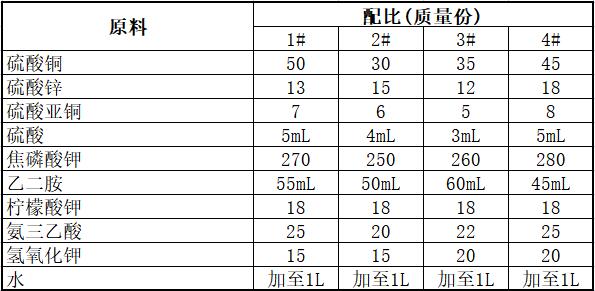

[原料配比]

[制备方法]

（1）将焦磷酸钾溶解于去离子水中，去离子水的温度不超过40℃；
（2）将硫酸铜、硫酸锌和硫酸亚锡分别用去离子水溶解；

（3）将焦磷酸钾溶液在搅拌下分别加入硫酸铜、硫酸锌和硫酸亚锡溶液中，分别形成稳定的配合物溶液，在溶解硫酸亚锡时，必须将硫酸亚锡先添加到硫酸中，否则发生水解反应；

（4）在搅拌下，将硫酸铜、硫酸锌和硫酸亚锡三种配合物溶液倒入镀槽内；

（5）将氨三乙酸用少量去离子水调成糊状，然后在搅拌下慢慢加入氢氧化钾溶液直至生成透明溶液，同时将柠檬酸钾用去离子水溶解；

（6）在搅拌下，将乙二胺、柠檬酸钾和氨三乙酸溶液分别加入镀槽，与其他配合物溶液混合均匀；

（7）调整镀液pH值至8～10，低电流密度下电解6～8h后进行电镀。
[产品应用]
    本品主要应用于无氰仿金电镀。

    使用方法：阴极电流密度为1～3A／d㎡；电流密度较低时，铜析出量较多，仿金镀层外观色泽为红色。电流密度较高时，锌、锡析出量增大，金黄色变淡，外观色泽发白，也会出现边缘烧焦。电流密度适中时，外观色泽为金黄色。电镀时间为60～90s，电镀时间延长，仿金镀层外观色泽由金黄色向浅黄色至红色变化。

    在基体表面进行预镀光亮镍处理后才能进行仿金电镀，仿金电镀时采用机械搅拌或阴极移动，以保证电镀液分散均匀并消除浓差极化。搅拌速度为100r／min或阴极移动速度为1～2m／min。

[产品特性]

（1）电镀液为无氰镀液，废水、废液处理容易，环境污染小，对身体没有危害。

（2）镀液配方简单，易于控制，工艺参数范围宽，外观色泽好，镀液稳定，均镀和覆盖力强，使用寿命长，批次生产稳定性高。

（3）仿金镀层结晶细致，孔隙率低，与预镀的光亮镍结合牢固，无起皮、脱落及剥离现象。

（4）通过添加乙二胺和柠檬酸钾两种辅助配位剂，镀液的深镀能力提高到80％以上，电流效率提高到82％以上，镀态下溶液的电导率低于0.0465Ω／m。镀层外观色泽明显改善。

（5）仿金镀层经钝化后，防变色能力强。在配制的5g／L氯化钠＋6mL／L氨水＋7mL／L冰醋酸的溶液中，浸泡3h仍不变色。

（6）可以代替现有的氰化物仿金电镀工艺，作用首饰、钟表及工艺品等装饰性物品表面仿9K、18K和24K金使用。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
