用于涂装生产线的金属清洗剂

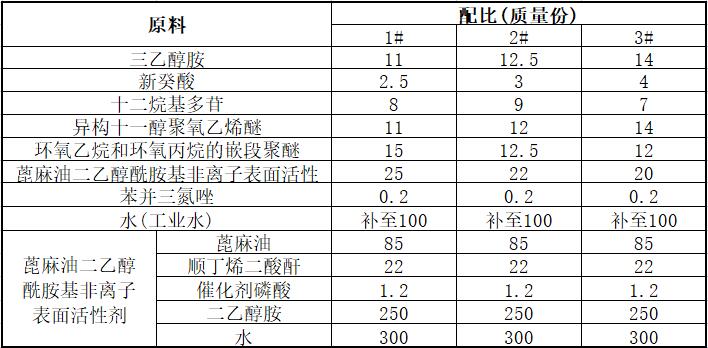

[原料配比]

[制备方法]

（1）制备蓖麻油二乙醇酰胺基非离子表面活性剂：在80～90g蓖麻油中，加入 顺丁烯二酸酐20～25g和催化剂磷酸1.2～1.5g，一起加热到150～180℃，并在此 温度下保温至少5h后，停止加热，减压至真空度0.1个大气压，抽真空30min，然 后加入二乙醇胺250～300g，再加热到160～190℃，并在此温度下保温至少4h，自 然冷却到室温，加入水300～350g，搅拌至透明即可，保存备用。

（2）按下述配方准备各组分：以质量分数计，各组分的用量分别为：三乙醇胺 10～14，新癸酸2～4，十二烷基多苷6～12，异构十一醇聚氧乙烯醚10～15，环氧 乙烷和环氧丙烷的嵌段聚醚10～15，步骤（1）制备的蓖麻油二乙醇酰胺基非离子 表面活性剂20～25．苯丙三氮唑0.1～0.2，余量为水，备用。

（3）用步骤（2）准备的各组分，在反应釜内，先加入三乙醇胺，加热到至少 80℃，搅拌下加入新癸酸，温度控制在80～85℃，反应至少1h，停止加热，冷却至 40℃以下后，在搅拌下依次加入水、蓖麻油二乙醇酰胺基非离了表面活性剂、十二 烷基多苷、苯并三氮唑，搅拌溶解完全后，加入环氧乙烷和环氧丙烷的嵌段聚醚、 异构十一醇聚氧乙烯醚，再搅拌至物料完全溶解透明，冷却至室温，包装，即得到 用于涂装生产线的金属清洗剂。

[产品应用]
    本品主要用作涂装生产线的金属清洗剂。

    本产品特别适用于涂装生产线金属制件涂装前的清洗，对工作液残留和低泡有 苛刻要求的场合，如精密金属电子产品以及金属高压喷洗（喷射压力1.2～1.8MPa），也可使用；适用的金属包括：黑色金属、铝及铝合金、铜及铜合金。本品既可用机械高压喷洗，也可用浸洗、常压喷洗、刷洗、超声波洗。金属清洗剂的使用温度为20～70℃，60℃效果最佳；使用浓度：钢铁和有色金属为10～20g／L，铸铁为15～30g／L，水质硬度每增加一个德国度，使用浓度需增加1.0g／L。

[产品特性]

（1）本产品由于选择了适宜的组分与配比，不仅确保各个组分能充分发挥自身的优点，而且组分间还具有协同作用。

（2）优异的清洗性能。借助十二烷基多苷、异构十一醇聚氧乙烯醚、蓖麻油二乙醇酰胺基非离子表面活性剂这三种表面活性剂的组合，利用它们的润湿、渗透、乳化、分散、增溶等性质，使得金属清洗剂获得了优异的清洗性能和适当的乳化油污能力。其中蓖麻油二乙醇酰胺基非离子表面活性剂与十二烷基多苷均具有非常好的渗透能力，再与适当比例的异构十一醇聚氧乙烯醚混合后，进一步增强了金属清洗剂的湿润、分散的能力，在同等的清洗条件下，其清洗率可以与国外产品相当并略微有所提高。在清洗的过程中，本产品通过强大的渗透能力，可直接渗透到金属表面，从而大大降低了油污在金属表面的附着力，然后再通过机械作用（压力喷射）把油污从金属表面剥落，分散到清洗工作液中，完成清洗。同时，自制的蓖麻油二乙醇酰胺基非离子表面活性剂比普遍使用的油醇酰胺类阴离子表面活性剂具备更好的抗硬水性和渗透性，又不容易乳化杂油。因此，本产品既具有优异的渗透性，使油污会很容易分散到工作液中，油污在工作液中又不易被乳化，在使用过程中大部分油污会慢慢地浮于工作液表面，然后通过撇油装置使油污进入撇油槽。这样有效地减小了油污的二次污染，不仅延长了工作液的使用寿命，同时也保证了后道涂装工艺的涂装质量。

（3）低泡性。通过各个低泡表面活性剂和抑泡剂的有效组合，使得在使用过程中能有效地抑制泡沫产生，并且长期有效。引入的环氧乙烷和环氧丙烷的嵌段聚醚不仅具有非常好的抑泡性和较好的消泡性，而且对清洗能力有辅助作用，其残留对后续加工无影响。加入的异构十一醇聚氧乙烯醚本身具有很好的渗透性和清洗性，不仅泡沫很低，而且大大提高了环氧乙烷和环氧丙烷的嵌段聚醚在原液中的溶解度，起到了增溶剂的作用。因而既实现了低泡，又避免使用有机硅作为消泡剂易产生硅斑残留，影响后续涂装质量的问题。

（4）不腐蚀有色金属，且对橡胶的溶胀影响非常小。因为涂装生产线处理的工件多为组合件，经常会涉及到多种不同金属工件的组合，甚至有时候还会涉及到塑料件、橡胶件。将三乙醇胺、新癸酸、蓖麻油二乙醇酰胺基非离子表面活性剂、十二烷基多苷、苯并三氮唑组合后，对金属铝和金属铜可起到防腐作用。其中自制的蓖麻油二乙醇酰胺基非离子表面活性剂本身对有色金属铝及铝合金有较好的防腐蚀作用，适量十二烷基多苷与蓖麻油二乙醇酰胺基非离子表面活性剂混合在一起使用时，又提高了蓖麻油二乙醇酰胺基非离子表面活性剂对有色金属铝及铝合金的防腐蚀性能。在本金属清洗剂的配方体系中，新癸酸较常用的癸二酸具有更好的防锈性，对有色金属有一定保护作用，并且其残留对后续涂装工艺影响更小。添加的苯并三氮唑提高了对铜及铜合金的防腐蚀作用。本产品对橡胶和塑料件的溶胀影响很小。

（5）环保。不含硫、磷、氯、亚硝酸盐、杀菌剂，所用蓖麻油二乙醇酰胺基非

离子表面活性剂、十二烷基多苷均属于生物可降解的绿色环保的表面活性剂，一方面减少了对人体的伤害，另一方面大大减轻了处理废液的环保压力。

（6）本产品使用效果优异，清洗性能好，对涂装的质量没有影响，并满足环保要求。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
