（1）银镉合金的特性
银镉合金的物理和化学性质，依合金中镉含量不同而异。当镀层中镉含量为15％时，它在硫化物溶液中的抗变色比纯银层高两倍；而含镉量为5％时，抗海水腐蚀的能力比纯银约高4倍。银镉合金的硬度比银镀层高。当合金中镉含量低于5％时，其导电性能与单银镀层无明显差别。
在工业生产中含镉15％的合金层，主要用于代替含硫化物环境中使用的银镀层；而含镉3％～5％的合金镀层，则用于耐海水及类似海水溶液中的仪器的防护。

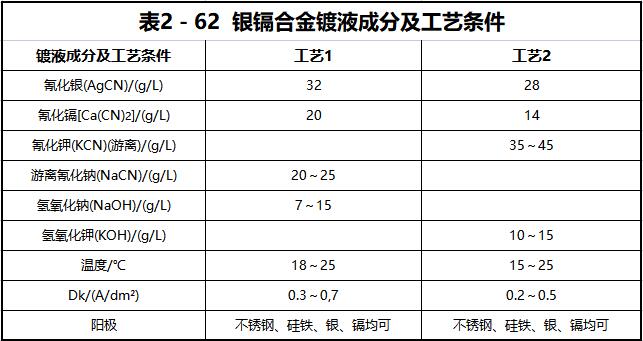

（2）银镉合金电镀工艺规范（见表2-62）
（3）成分含量与工艺条件的影响
按上述工艺规范2个配方，可获得含镉量3％～5％的合金镀层。实际应用中，应注意控制的主要因素是游离氰化钠含量。含量过高，阴极电流效率降低，含量过低，则镀层粗糙，镀液分散能力差。当镀液中氢氧化钠含量高时，电流效率也会降低，过低时镀液的分散 能力差，镀液不稳定，镀层粗糙，抗腐蚀能力差。镀层中含镉量随阴极电流密度升高而增 加，但电流密度过高，镀层粗糙灰白，甚至出现海绵状镀层。温度过高，镀液不稳定。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
