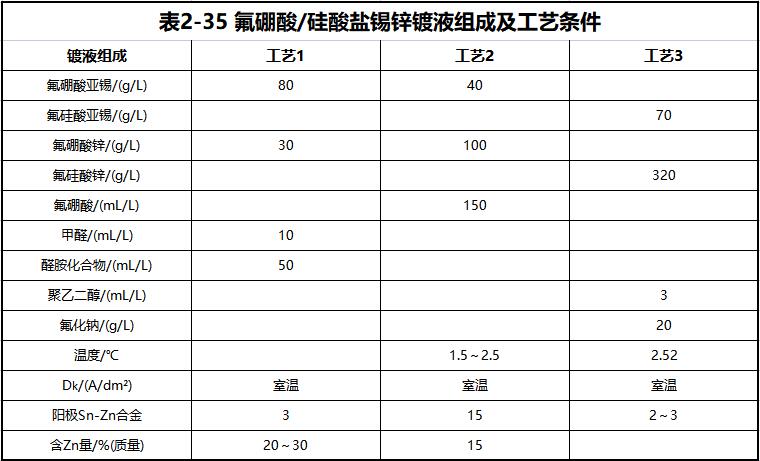

（1）氟硼酸／硅酸盐镀锡锌合金工艺（表2-35）
该工艺电流密度对镀层组成的影响较大，当电流密度低于4A／d㎡时，升高电流密度，镀层中锌的含量会降低；当电流密度高于4A／d㎡2时，升高电流密度，镀层中锌的含量会增加。电镀过程中可采用锡锌合金阳极。

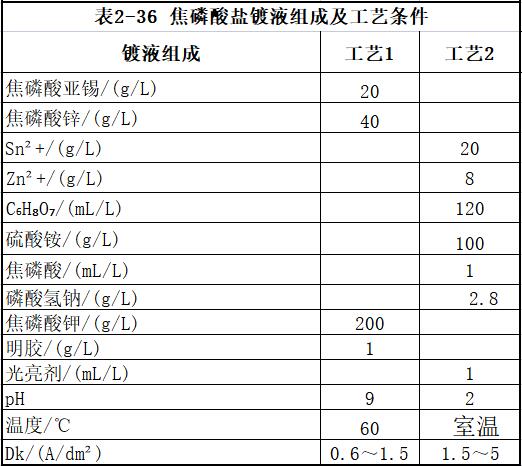

（2）焦磷酸盐电镀锡锌合金工艺（表2-36）
该工艺镀液分散能力好，镀层的锡含量受电流密度的增加，锡在66％～99％范围变化，增加明胶，镀层锌含量增加
（3）葡萄糖酸盐—有机羧酸电镀锡锌合金工艺

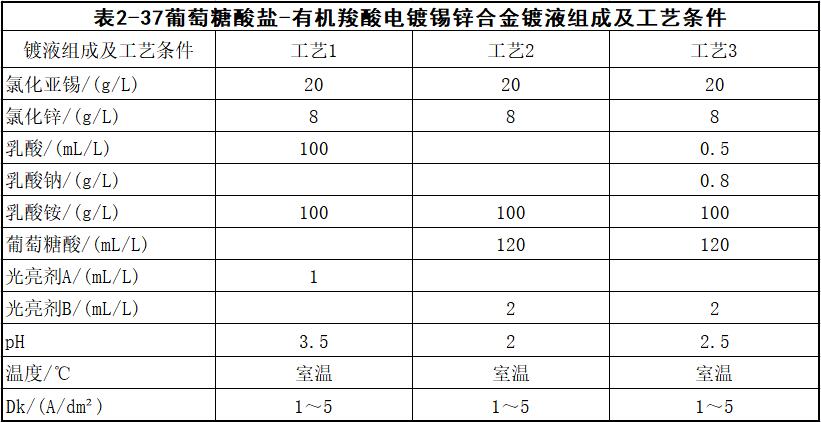

镀液组成及工艺条件见表2-37。
注：1．无水苯二胺在脂肪族胺与有机酸脂的反应生成物中反应得到可溶性光亮剂；
2．光亮剂B为环氧乙烷、环氧丙烷附加性光亮剂
该工艺镀液无毒、无腐蚀、分散能力和深镀能力好，同时该工艺克服了以上几种工艺中镀层组成随电流密度的改变而变化大的缺点，因此可以在广泛电流密度条件下获得组成均匀、半光亮的Sn-Zn镀层，当pH值为5，无搅拌，Dk为2A／d㎡，镀层含锡量为80％。
此外，还有柠檬酸盐Sn-Zn合金镀液，不再详细介绍，该镀液pH值的调整和补充明胶很重要。另外盐酸联氨能防止Sn2＋氧化，要保持一定含量，这种镀液的合金层含锌量约为30％，镀层呈半光亮或光亮白色。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
