电镀黑色锡镍合金工艺

    以黑色为代表的黑色合金镀层，主要是黑锡镍或黑锡镍铜，改变Sn、Ni、Cu二元和三元合金元素浓度摩尔比，例如，Sn：Ni：Cu＝1：（0.5～1.5）：（0.01～0.1），加入发黑剂含硫含氮化合物如巯基丙氨酸、均胱氨酸、含硫氨基酸等，能得到似黑非黑、发出幽幽冷光的黑珍珠、枚黑色等。在合金中，少量铜的介入，使色调更迷人，硬度也更高（HV＝500～700kg／μ㎡）。这种黑色调深受人们喜爱，广泛用于日用五金、自行车、灯具、首饰等装饰。

    （1）电镀黑锡镍（黑色）工艺规范
    配方1 焦磷酸盐镀光亮黑锡镍合金
    焦磷酸钾（K₂P₂O₇）    200~250g/L        温度        40~45℃
    枪黑色电镀A盐                 20~30g/L阴极电流密度0.1~2A/d㎡
    枪黑色电镀B剂               20~40mL/L        阳极          石墨
    枪黑色稳定剂                0.2~0.4mL/L    电镀时间     1~2min
    pH值（用醋酸或氢氧化钾调）8.5~9.5

    注：枪黑色电镀A盐、B剂，稳定剂，武汉风帆电镀技术有限公司研制。
    配方2．氰化物镀枪色

    枪黑盐 SN-1            45~60g/L            电压            2.5~3.5V
    氰化钠（NaCN）    45~60g/L            阳极             不锈钢
    温度                         68~73℃             时间            2~3min
注：SN-1、SN-2调整剂，广州电器科学研究所金防分析所研制。

    ①配制方法（以配方1为例）

    用总体积1／2的水溶解焦磷酸钾，加热至50℃充分搅拌。将A盐在搅拌下慢慢加人焦磷酸钾液中，直至完全溶解。将溶液稀释至总体积，在40～50℃下，加活性炭1g／L，搅拌后静置24h过滤。在搅拌下加入B剂，电解数小时即可试镀。

    ②注意事项

    a．定期分析焦磷酸盐，按通过的电量补加A盐和B剂，每1000A·h消耗A盐补加剂量4kg，B剂2kg，可镀800㎡镀件。

    b.欲得光亮均匀黑色的，首先底层光亮镍必须很平滑光亮。

    c．pH值不得低于8.5，防止焦磷酸盐水解；pH值不宜高于9.5，防止镍层钝化影响结合力。

    d．镀后要钝化：CrO350g／L，室温20～30℃。

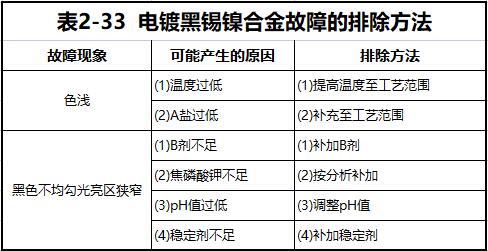

    （2）电镀黑锡镍合金故障的排除（表2-33）



本文转载自《合金电镀工艺》编著    曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
