仿金电镀工艺

    仿金电镀是在铜锡二元合金基础上，再加入锌而成为铜锡锌三元合金了。铜与锌、铜与锡也可成为二元合金的仿金镀层。

    仿金电镀层具有不是真金似真金的颜色，价廉物美，深受人们的青睐。目前仿金镀层主有二元合金（70Cu-Zn）、（85 Cu-Sn）与三元合金Cu-Zn-Sn。由于三元合金光泽好，颜色均匀逼真，应用最广。

    作为装饰品用的仿金镀层比较薄，厚1～2μm，通常是在亮镍上，闪镀一层2μm以下的元和三元合用的位氧合金层薄，耐蚀性极差。耐蚀主要靠底层，采用厚的铜镀层打底，“泛红”，合金，由采用亮镶打底，再彼仿金层，这样，既光亮，硬度又好，不易发花，也有用光亮铜锡合金-亮镍或镍-亮铜-亮镍-仿金结构的。

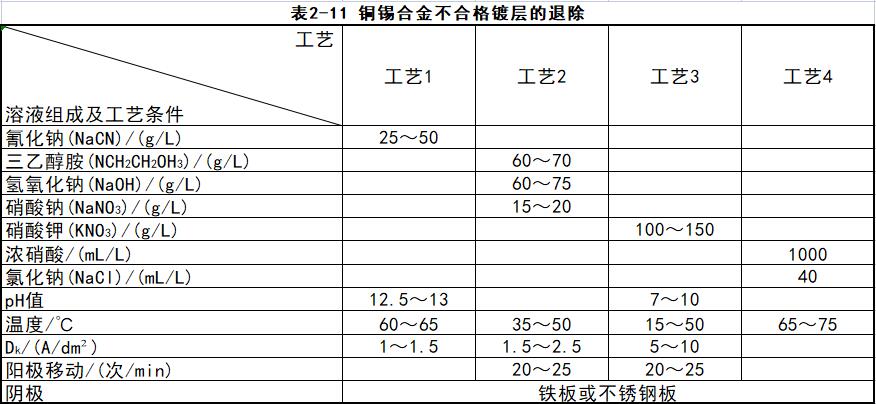

    注：工艺1，不腐蚀基体，退除之后，即可入槽重镀。

            工艺2，温度和阳极电流密度不宜过高，防止基体腐蚀，退除速度较慢。

            工艺3，阳极电流密度较大，温度高加快，pH＞12时会有氨味，可用硝酸降低pH值。
           工艺4，退除零件先要干燥无水，同时温度不得超过70℃，否则会引起基体腐蚀。

    在亮镍上闪镀一层2μm以下的薄仿金层，为防止其变色，还需在溶液中进行化学处理，使镀层颜色一致，并兼有钝化效果，再涂上一层清漆有机保护膜。对于精巧的、装饰性要求高的首饰、高级工艺品小零件，这必须在仿金层上再镀一层极薄的真金属。金贵重，具有良好的稳定性，金色美丽，但成本高，采用三元仿金镀层，若不如真金，却貌似金，色泽逼真，使用效果良好。

    仿金镀层广泛用于小五金、家具、仪器、电风扇、灯具、座钟、手表、建材及首饰等，金光夺目，庄重高雅，深受用户欢迎。

    目前行销的仿金镀层，外观有纯金色（柠檬黄）、18K金色（相当于含金75％左右的金钼合金外观），以及16K金色（玫瑰金色），一般较受欢迎的是18K金色。

  本文转载自《合金电镀工艺》编著    曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
