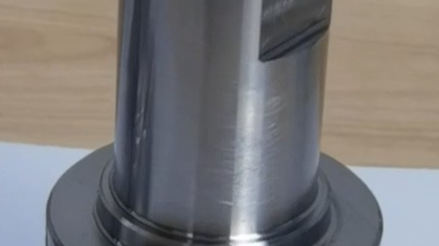

第一，采用冲击电流工艺。工件入槽电镀初期，选用远超常规生产的大电流进行短时通电预镀，冲击电流大小一般控制为正常工作电流的 2 至 3 倍，借助瞬间强电流快速让工件整体表面初步形成均匀底层镀层，有效缓解工件表面电流分布不均问题，为后续平稳电镀打下良好基础。
第二，规范优化工件装挂方式。摆放挂置工件时，既要让工件整体处于电场分布最均衡的区域，保障各处受电条件相近，同时还要合理调整工件角度与朝向，避免电镀反应产生的气体积聚滞留在内孔、凹槽、低洼等隐蔽位置，防止气泡停留引发镀层缺陷与厚度偏差。
第三，科学调整阴阳极间距。结合工件实际外形结构，灵活调整阳极与工件阴极之间的距离，尽量缩小工件凸起部位、凹陷部位和阳极之间的距离差值，减小不同位置电场强弱差距，让工件整体接收电流更为均衡。
第四，搭配使用象形专用阳极。依据工件外形轮廓定制适配造型的阳极，贴合工件结构排布电场，针对性修正电流走向，从源头优化整体电流分布状态，大幅改善异形工件镀层厚薄不均现象。
第五，增设防护辅助措施。在工件边缘、棱角等电力线集中、容易出现镀层偏厚的部位，加装保护阴极或是绝缘屏蔽遮挡件，以此分流弱化局部区域电流密度，避免局部镀层过厚，进一步平衡整体镀层厚度。
