镀镍，是目前应用最多的工艺，尤其是光亮镀镍技术，它促进了电镀添加剂各体之间的发展。今天给大家带来关于电镀工人镀镍必备技术的一些常见问答。

4、添加十二烷基硫酸钠应当注意些什么？

十二烷基硫酸钠是一种阴离子型的表面活性剂，在镀镍溶液中，用来防止镀层产生针孔、麻点，所以叫防针孔剂（或称润湿剂），它使溶液界面张力降低，氢气泡难以在阴极表面停留，但是如果因其他原因引起的镀层针孔、麻点，它就无能为力了。

十二烷基硫酸钠在光亮镍溶液中的含量一般控制在0.05～0.1g/L范围。

添加时应当注意，应先用少量水调成糊状，再用100倍量以上的沸水溶解，最好煮沸10～15min澄清过滤后，趁热在搅拌下加人镀液，通常是在下班前、停止生产后加入，不能边生产、边加人。

更不能将冷的或没有溶解好的十二烷基硫酸钠加入镀液中。否则，容易使镀层产生“橘皮”或发花现象。

在高的pH值镀镍溶液中，十二烷基硫酸钠能与镍离子反应，形成不溶性化合物沉淀，故其消耗量是较大的。

即使在PH值较低的溶液中，它也有一定的消耗，因此最好每天补加少量十二烷基硫酸钠，如果镀液经过活性炭处理后，十二烷基硫酸钠儿乎全部被吸附除去，需要重新添加。

现在也已经有商业化的防针孔剂，可以按供应商提供的产品和说明添加。

5、光亮镀镍初级光亮剂与次级光亮剂的主要特性是什么？

光亮镀镍使用的光亮剂很多，按照长期实践经验的归纳，一般将各种光亮剂分为两类，即初级光亮剂（或称第一类光亮剂）和次级光亮剂（或称第二类光亮剂），它们各有什么特性呢？

初级光亮剂具有显著减低镍层晶粒尺寸的作用，使镍层产生某种程度的光泽，但不能产生镜面而光亮的镀层。

同时，镍层的延展性能良好，这是因为这类光亮剂常使镀层产生压应力，抵消了一般镍层中常存在的张应力。

初级光亮剂对阴极电位的影响比次级光亮剂小，初级光亮剂使镀层结晶细致，光泽比较均匀，在电流密度大的地方，镀层也显光泽。

次级光亮剂的主要特性是它能产生全光亮的镀层，但是它使镀层产生张应力，镀层多数是有脆性的，而且获得光亮镀层的电流范围小，在高电流密度区甚至在低电流密度区，都不能获得全光亮的镍层。

当次级光亮剂和初级光亮剂配合使用时，适当组合，光亮电镀范围就明显扩大，能获得镜面光亮的镀层。

6、怎样应用霍尔槽试验来控制镀镍溶液中的光亮剂？

由于大多数的光亮剂至今还没有适当的化学分析方法，因此对光亮剂的控制目前只凭经验，但经验规律的应用有着局限性，所以对光亮剂的控制最好采用小型镀槽试。

其中霍尔槽试验是一种较为有效的小型镀槽试验，因为一次霍尔槽试验在其阴极样板上可以反映出相当宽的电流密度范围里镀层质量的情况，而且光亮剂含量的多少往往也能在阴极板上反映出不同的现象，为排除故障提供可靠的依据。

例如：对采用1，4-丁快二醇和糖精为添加剂的镀镍，在一般光亮镀镍的霍尔槽阴极样板上，获得的镀层是均匀光亮，但不是镜面光亮，那可能是1，4-丁快二醇的含量太小。

又如阴极样板上的镀层是镜面光亮，但高电流密度区脆裂，则可能是1，4-丁炔二醇过多。若高电流密度区无光或呈灰色，其余部位是镜面光亮，则可能是糖精的含量太少。

这样就可定性地判断出镀液中是哪种光亮剂的含量不当，然后再进行含量的分析。

先把光亮镀镍溶液中的几种光亮剂按含量的多少分别做出几种不同的霍尔槽阴极样板为比较标准，再把前面定性试验的结果与之对比，则可确定其光亮剂的含量多少。

根据总的试验结果，再将被测试的镀液中补充不足的光亮剂，进行霍尔槽试验，直至达到镜面光亮的阴极样板为止，这时光亮剂的补充量即根据试验情况计算补充。

如果平时将几种霍尔槽的阴极样板准备好，作为标准，放在密闭的干燥器内备用，测试也就简单了。

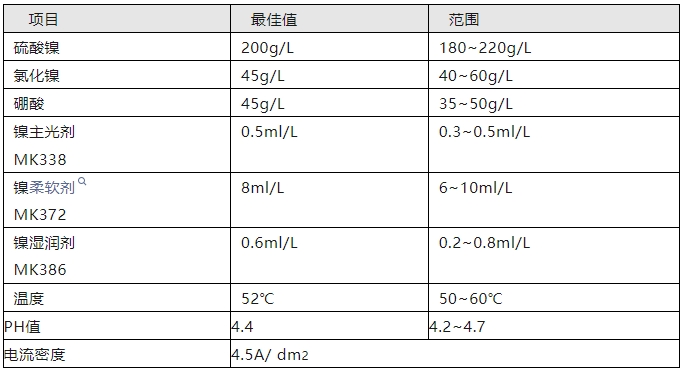

镀液配比及工艺条件如下：

 小结：以上便是关于电镀工人镀镍必备技术的一些常见问答，我们下期见。如果你有一些电镀镀镍方面难题，欢迎来电咨询。

图文来自网络，如有侵权，请联系我们删除

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
