[制备方法]将各组分溶于水，搅拌均匀即可。
[原料配伍]本品各组分质量份配比范围为:工业纯硫酸360 ~400(体积)、工业纯硝酸30~35 (体积)、络合剂工业纯氯化铵8~10、缓蚀剂工业纯苯并三氮唑5~6、水加至1L。
硫酸和硝酸在溶液中的作用是与铜及铜合金制品表面的铜锈和自然、热处理生成的氧化膜反应，清洗铜锈和氧化膜。但是，单纯的硫酸和硝酸将会使铜及铜合金制品表面清洗时发生过腐蚀，加入缓蚀剂苯并三氮唑可以防止过腐蚀现象的产生，并提高铜及铜合金制品酸洗后的表面光亮度。酸洗时，在溶液中生成大量的Cu2+，且使铜及铜合金制品表面发生活化，加入络合剂氯化铵，氯化铵中含有NH4+既可以络合溶液中的Cu2+又可以消除制品表面的活化现象，使制品在清洗完成后不会因为空气中O2的存在而发生再次氧化，导致铜及铜合金制品表面变黑现象的发生。

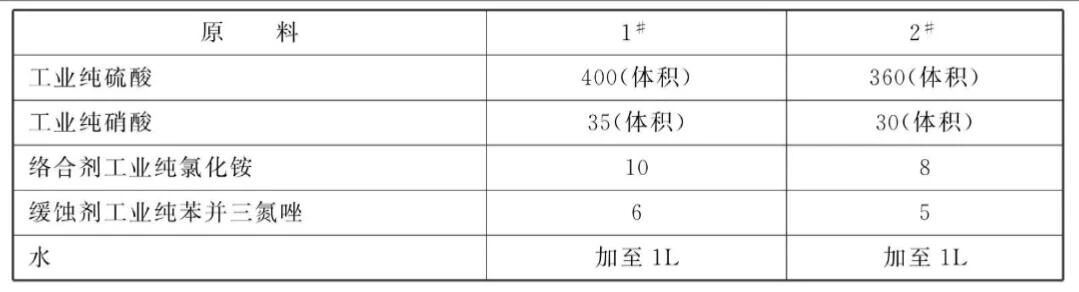

[原料配比] (质量份)
[制备方法]将各组分溶于水，搅拌均匀即可。
[原料配伍]本品各组分质量份配比范围为:工业纯硫酸360 ~400(体积)、工业纯硝酸30~35 (体积)、络合剂工业纯氯化铵8~10、缓蚀剂工业纯苯并三氮唑5~6、水加至1L。
硫酸和硝酸在溶液中的作用是与铜及铜合金制品表面的铜锈和自然、热处理生成的氧化膜反应，清洗铜锈和氧化膜。但是，单纯的硫酸和硝酸将会使铜及铜合金制品表面清洗时发生过腐蚀，加入缓蚀剂苯并三氮唑可以防止过腐蚀现象的产生，并提高铜及铜合金制品酸洗后的表面光亮度。酸洗时，在溶液中生成大量的Cu2+，且使铜及铜合金制品表面发生活化，加入络合剂氯化铵，氯化铵中含有NH4+既可以络合溶液中的Cu2+又可以消除制品表面的活化现象，使制品在清洗完成后不会因为空气中O2的存在而发生再次氧化，导致铜及铜合金制品表面变黑现象的发生。
[产品应用]本品主要应用于铜及铜合金的酸洗。
使用时，将本品用水配制成酸洗溶液，清洗时间为0.25 ~2min,室温进行酸洗处理。
[产品特性]本品酸洗溶液能够彻底清除自然和热处理生成氧化膜，并保持被清洗表面光亮，同时避免了过腐蚀和表面发黑现象的产生。酸洗后的铜及铜合金制品表面光亮，无氧化膜，呈现出铜的金属光泽，清洗质量稳定，产品合格率达到99.98%以上。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
