本品主要应用于镀锌。

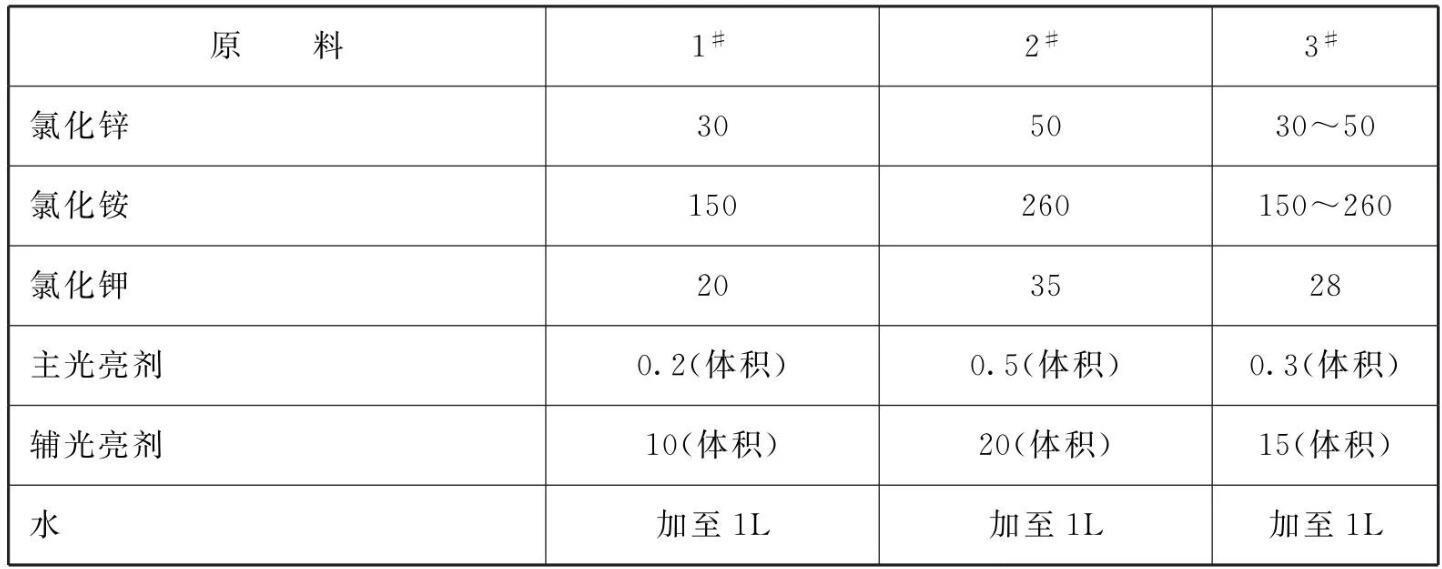

原料配比(g/L)
[制备方法]
(1)将计量好的氯化铵加入槽中，先用总体积2/3的热水溶解，其溶解过程属于吸热过程;
(2)将计量好的氯化钾直接加入到槽中，溶解即可;
(3)将计量好的氯化锌用少量水溶解后，边搅拌边加入槽中;
(4)每升溶液中加入0.5～1mL的双氧水(H₂O₂)且搅拌25～35min;
(5)每升溶液中边搅拌边加入1~2mg的锌粉，搅拌时间为40～80min;
(6)静置时间等于或大于2h后、过滤；
(7)加入主光亮剂、辅光亮剂，搅拌均匀后，用瓦楞板电解6～8h后，试镀；
(8)根据电镀出来的产品质量情况适当调整电流密度和光亮剂使用量，确保一次合格率。
[原料配伍]
本品各组分质量份配比范围为：氯化锌30～50、氯化铵150～260、氯化钾20～35、主光亮剂0.2～0.5(体积)、辅光亮剂10～20(体积)、水加至1L。
[产品应用]
本品主要应用于镀锌。
[产品特性]
(1)由于电镀锌过程中的电流效率较高，产生的废水较易处理(不含强络合剂),其产生的废气主要指氢气和氧气，通过简单的处理就可以防止对环境产生污染；
(2)由于锌属于两性金属，环境对锌的容量较大，而人体需要不断地补充微量的锌以维持平衡，因此对人的身体没有损害；
(3)节能，电镀同样面积的产品，由于镀铜、镍，特别是电镀铬的电压及电流度很高达到15A/dm²,而电镀锌仅为1～2A/dm²,其EDP环保镀锌所消耗的电能是电镀铜、镍及铬电能的50%～60%;
(4)电镀锌不需要加温液不需要冷却，从而节省热能60%～70%。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
