本品主要应用于铁、锌或锌合金、浸锌后的铝等金属基体直接镀铜，也可用于铜镀层加厚。

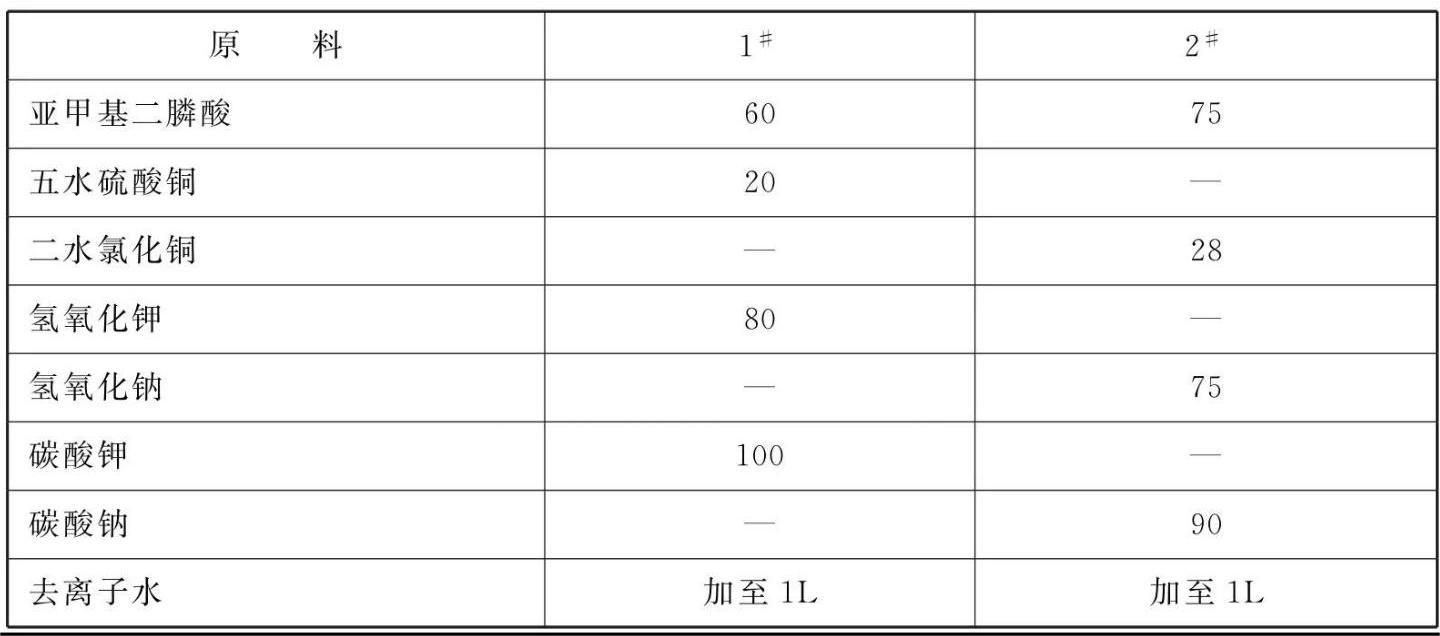

原料配比(g/L)
[制备方法]
先分别将亚甲基二膦酸和二价铜离子盐用水溶解后混合，然后加入氢氧化钠或氢氧化钾调节溶液pH至7以上，最后加入碳酸根离子，搅拌溶解即得无氰镀铜溶液。
[原料配伍]
本品各组分质量份配比范围为:亚甲基二膦酸60~75、二价铜离子20~28、氢氧化钠或氢氧化钾75~80、碳酸根离子90~100、去离子水加至1L。
该无氰镀铜溶液的施镀时主要的工艺参数为:控制溶液温度15~70"C，阴极电流密度0.5 ~4A/dm2。
[产品应用]
本品主要应用于铁、锌或锌合金、浸锌后的铝等金属基体直接镀铜，也可用于铜镀层加厚。
[产品特性]
用以亚甲基二膦酸为主配位剂构成的碱性无氰镀铜用镀液，配方简单，无毒，没有氰化物污染，在铁基体、锌或锌合金基体、浸锌后的铝上直接镀铜，获得铜镀层与基体的结合力优异。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
