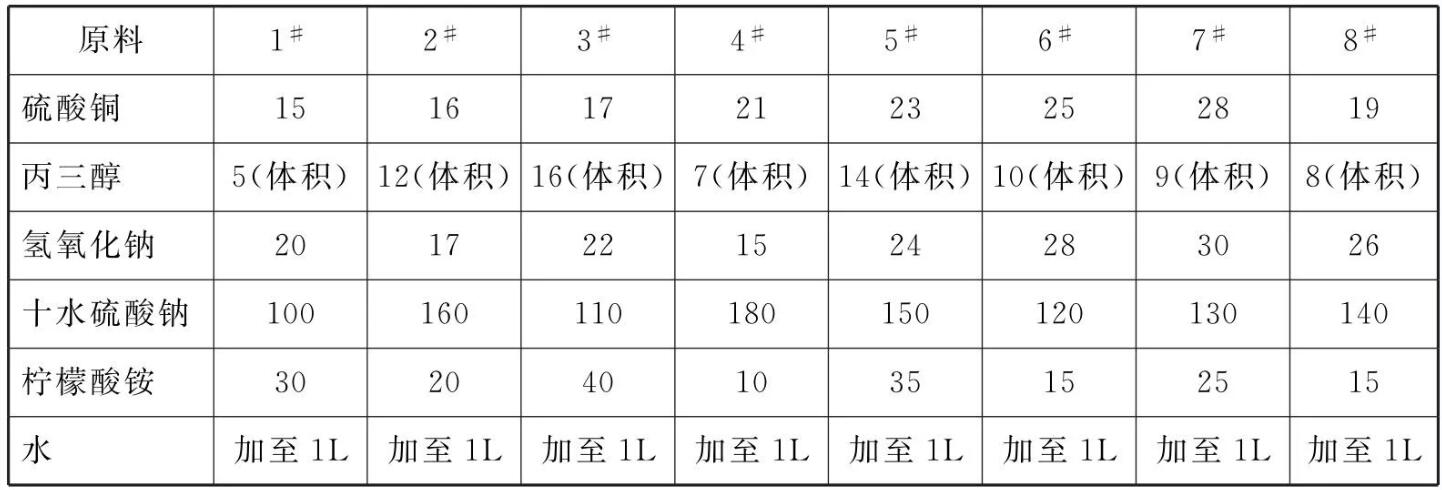

原料配比(g/L)

[制备方法]

    取所需量的丙三醇及氢氧化钠，按所配镀液总体积的三分之二配成溶液，

    取配方中相应量的硫酸铜溶解后加入上述溶液，将十水硫酸钠及柠檬酸铵分别溶解加入镀槽，用水稀释至总体积，溶液呈透明深蓝色。

[原料配伍]

    本品各组分质量份配比范围为:硫酸铜15~30、丙三醇5~16 (体积)、氢氧化钠15~40、十水硫酸铜100~ 200、柠檬酸铵10~40、水加至1L。

    配方中丙三醇中的羟基部分被镀液中的铜离子取代，形成有机铜盐镀液，进而增加了阴极极化作用;柠檬酸铵的加入，对镀液中的铜离子起到辅助络合的作用，在稳定镀液的同时，大大增强了阴极极化作用，扩宽了阴极的电流密度范围，所得镀层也更为均匀细致。

    上述配方镀液稳定性好，镀液的分散能力及均镀能力很好，施镀的阴极电流密度范围宽，可获得结合力好的均匀、光亮、细致镀层。镀液的pH值为7~8;阴极电流密度范围可达0.1 ~ 3.0A/dm²，并且随着温度的升高可进一步扩宽阴极电流密度范围，同时提高阴极电流密度上限值;阴极电流效率高达95.62%;可在20~ 60°C范围内获得全光亮细致，孔隙少，结合力良好的光亮镀铜层。

    上述镀液的pH值为7~8，如果镀液的pH过高可采用硫酸调节，如果pH过低可采用氢氧化钠调节。所配镀液为近中性环境，对施镀零件不会造成腐蚀，同时兼具有除油的功能可提高镀层的结合力，对设备及镀槽的要求不高，生产成本低。电镀过程中，阴极电流密度可根据情况在0.1 ~3.0A/dm²范围内选取，温度可为10~ 60°C，阳极采用电解铜板，阴、阳面积比为1: (2~5) ，采用阴极移动或压缩空气搅拌。

[产品应用]
    本品主要应用于无氰镀铜。

[产品特性]

    本品镀铜液具有无毒、无污染、成分简单、对设备无腐蚀、生产成本低、镀液稳定、阴极电流密度范围宽、所得镀层均匀平整，光亮细致，阴极电流效率高达95%，废液处理容易，不会造成二次污染等优点，既可作为预镀层也可作为装饰性镀层使用，是一种符合清洁生产的新型镀铜液。

本文转载自《金属表面处理剂配方手册》主编    李东光
