本品主要用作无氰电镀铜液。

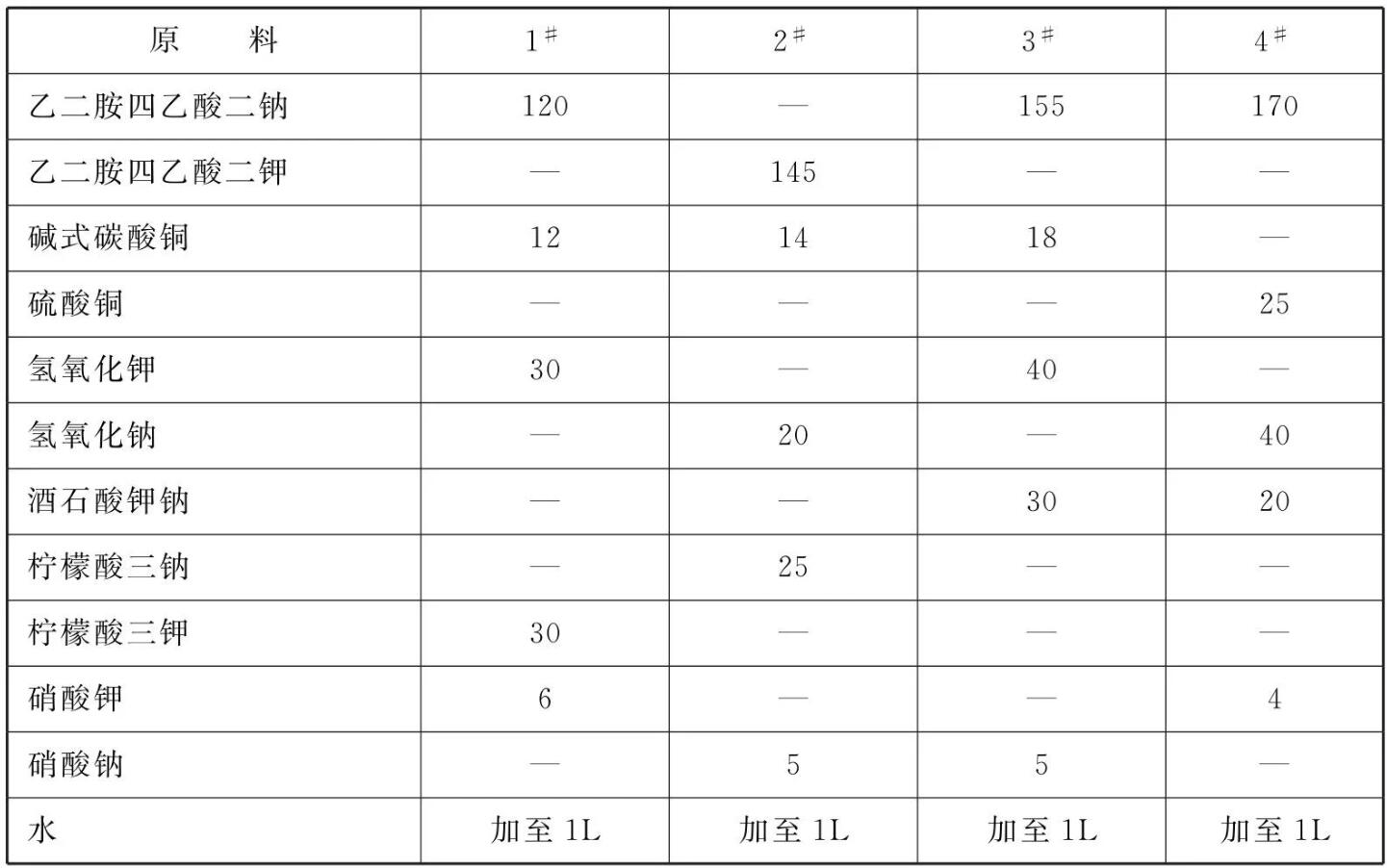

原料配比(g/L)
[制备方法]
将各组分溶于水混合均匀即可。
[原料配伍]
本品各组分质量份配比范围为:主络合剂乙二胺四乙酸二钠或乙二胺四乙酸二钾120~170、辅助络合剂柠檬酸三钠或柠檬酸三钾25~40或酒石酸钾钠20~40、主盐硫酸铜25~45或碱式碳酸铜12~ 18、导电盐硝酸钠或硝酸钾4~8、pH调节剂氢氧化钠或氢氧化钾20~40、水加至1L。
[产品应用]
本品主要用作无氰电镀铜液。
本品的使用方法:电镀时电镀铜液的阴极电流密度为0.5~3A/dm2,PH控制在12~ 13之间，温度为50~70"C。
[产品特性]
(1)电镀铜液为无氰镀液，成分简单，容易操作和维护，可适用于钢铁零件表面的直接电镀。
(2)电镀铜液极化性能好。镀液中不添加硝酸钾时，阴极电流效率较高，一般都在80%以上。当电流密度在1A/dm2左右时，电流效率在90%左右。
(3)添加有硝酸钾的电镀铜液有较高的极限阴极电流密度，镀层光亮区的电流密度范围较宽，电流密度的上限可达3A/dm2。
(4)电镀铜液的均镀能力好于柠檬酸-酒石酸电镀铜和氰化物电镀铜体系。添加柠檬酸钾和硝酸钾后，电镀铜液的深镀能力明显改善，可达到100%。
(5)镀层厚度一样时，用不含酒石酸钾钠的电镀铜液得到的镀铜层孔隙率远低于柠檬酸酒石酸体系;含有硝酸钾-柠檬酸钾时的电镀铜液得到的镀铜层孔隙率低于或接近于氰化物电镀铜体系。
(6)镀层结合力能够满足需要，可用作铜-镍-铬防护装饰性镀层的预镀层使用。结合力强度略低于氰化体系，但高于柠檬酸酒石酸体系。
(7)电镀铜液的稳定性高，经170h连续作业，镀液依然能够使用。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
