本品主要应用于化学镀Ni-Cu-P合金。
原料配比(g/L)

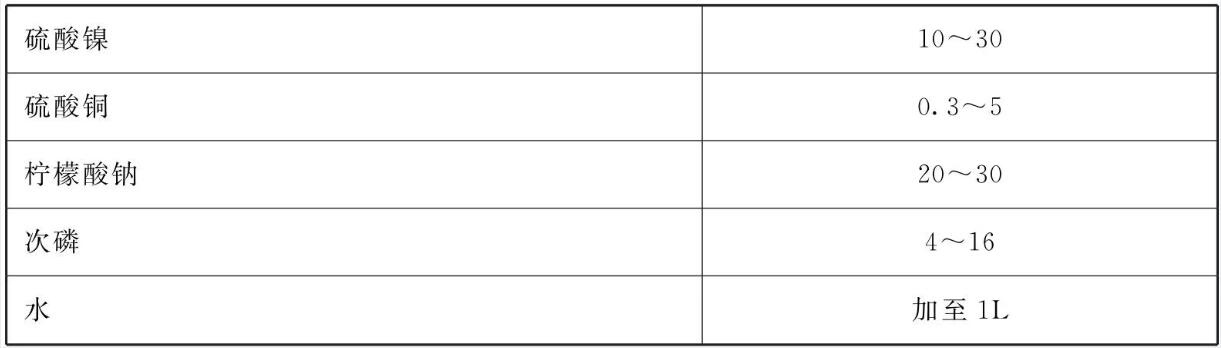

表1 化学镀镍铜磷合金

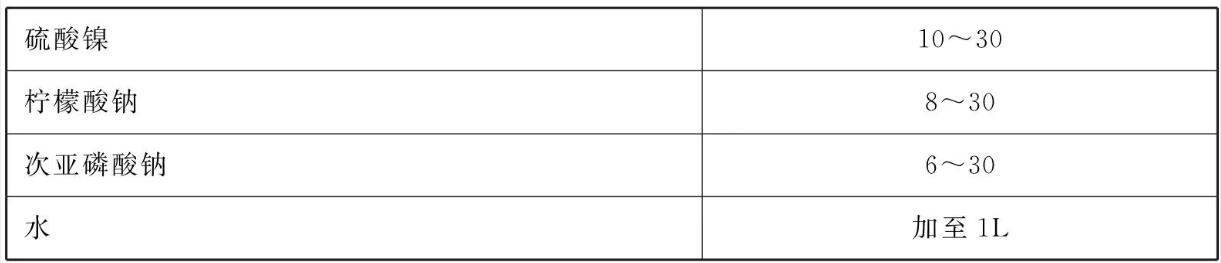

表2 化学镀镍液
[制备方法]
将各组分溶于水，搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :
化学镀镍铜磷合金包括:硫酸镍10 ~ 30、硫酸铜0.3~5、柠檬酸钠20~30、次磷4~16、水加至1L。
化学镀镍液包括:硫酸镍10~30、柠檬酸钠8~ 30、次亚磷酸钠6~30、水加至1L。
[产品应用]
本品主要应用于化学镀Ni-Cu-P合金。
化学镀Ni-Cu-P合金在镁合金表面的处理方法，包括:
(1)前处理，包括除灰、清洗、烤干等步骤。
(2)表面喷砂:气压在0.03~0.07MPa，沙砾可为棕刚玉、白刚玉、铁砂、玻璃珠等，尺寸在8~20mm之间。
(3)超声波清洗1~10min。
(4)酸洗:0.5%~2%的硫酸、盐酸、硝酸等处理均可。时间一般在30 ~ 600s之间。
(5)超声波清洗1~10min。
(6)活化:HF酸(40%)10~30mL/L，时间1 ~ 5min。
(7)水洗。
(8)化学镀镍铜磷合金，在pH=7.5~9.5，温度70~95°C下，在化学镀镍铜磷合金混合液中镀10~60min。
(9)化学镀镍在pH=6.5~9.0, 温度40~55°C下，在化学镀镍液中镀10~40min。
[产品特性]
本品有效解决化学镀镍高空隙率的问题，可提高镀层对镁合金基材的保护，成本低廉，耐腐蚀，性能良好，无污染，相对环保，而且产品性能优异。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
