本品主要应用于金属工件的化学镀。

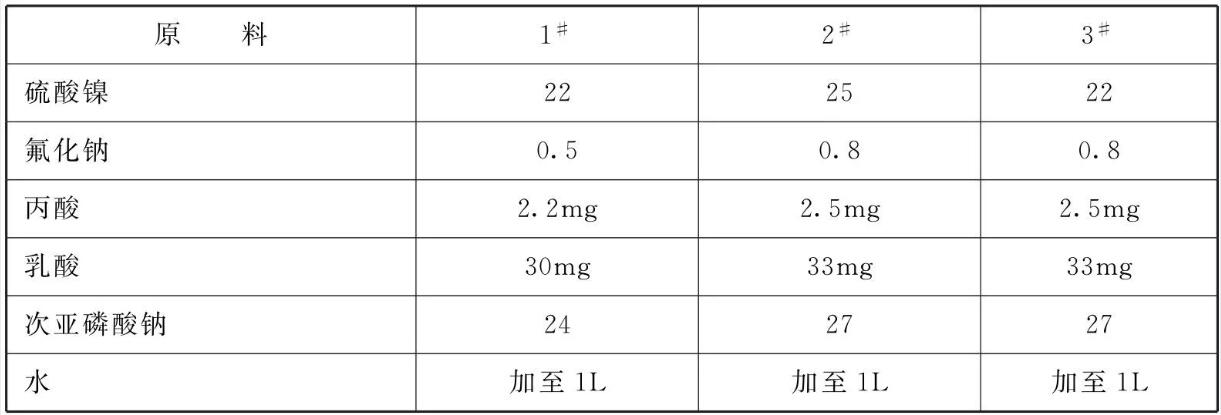

原料配比(g/L)
[制备方法]
在主镀槽中按镀液总体积的70%加入纯水(水质标准pH为5.5~8.5、电阻率≥100000Ω/cm,硅≤1mg/L、氯化物≤5mg/L),在搅拌状态下加入硫酸镍( NiSO4 · 7H2O),使其充分溶解,然后在搅拌状态下依次加入氟化钠、丙酸、乳酸,充分溶解;取另一容器加入镀液总体积的20%的纯水,在搅拌状态下加入化学纯次亚磷酸钠(NaH2PO2 · 7H2O),使其充分溶解,在工件化学镀前30min缓慢加入主镀槽,调整主镀槽液面,将pH值调为4.5。
[原料配伍]
本品各组分配比范围为(g/L) :硫酸镍22~25、次亚磷酸钠24~27、氟化钠0.5~0.8、丙酸2.2 ~ 2.5mg、乳酸30 ~ 33mg,水加至1L。
[产品应用]
本品主要应用于金属工件的化学镀。
将工件经除油、热水洗、冷水洗、腐蚀(在纯水配制的体积比为50%HCI溶液中进行)、逆流漂洗后,浸入上述镀液中、在温度为86°C进行化学镀,化学镀镍一磷合金沉积速度为10μm/h,然后用冷水洗,60°C以上热水洗,用热风吹干。有硬度要求的工件,在280°C的烘箱中热处理2.5h,在热处理过程中要将工件埋入干燥的石英砂中保护,以防止镀层氧化变色。
[产品特性]
本品采用 硫酸镍、次亚磷酸钠、氟化钠、丙酸、乳酸等组成的镀液,有得到理想的镍-磷合金镀层,镀层结晶细致、均匀,孔隙率低,耐腐蚀性强,镀层厚度为25μ m时抗盐雾试验能达到100h以上,远离于48h的标准,镀层经280~300°C热处理后硬度≥900HV具有很强的耐磨性,适用于形状复杂,耐蚀性、耐磨性要求高的工件。
本文转载自《金属表面处理剂配方手册》主编 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
