原料配比(g/L)

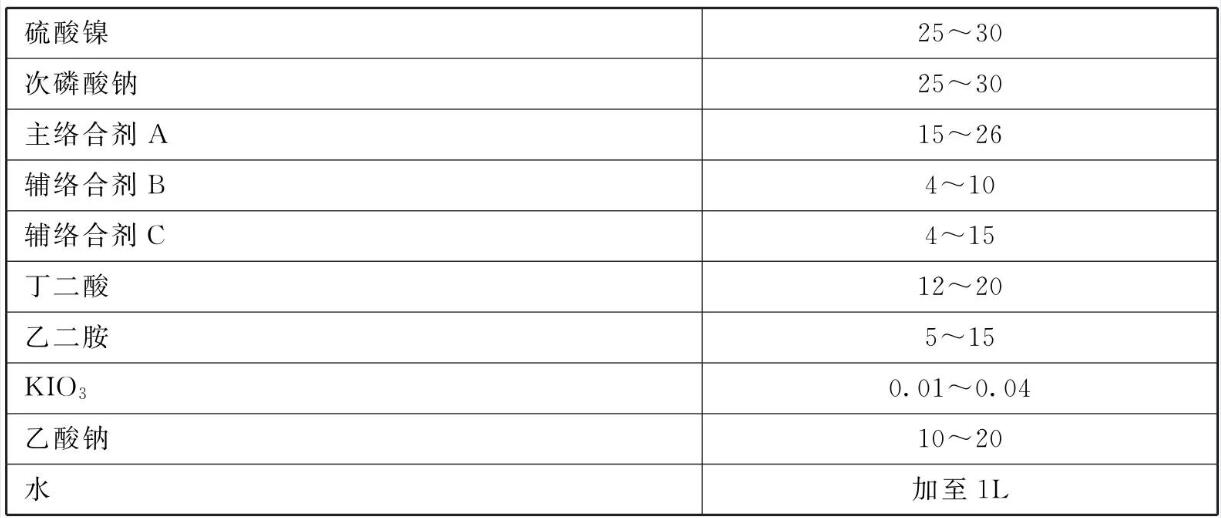

表1  高磷化学镀液

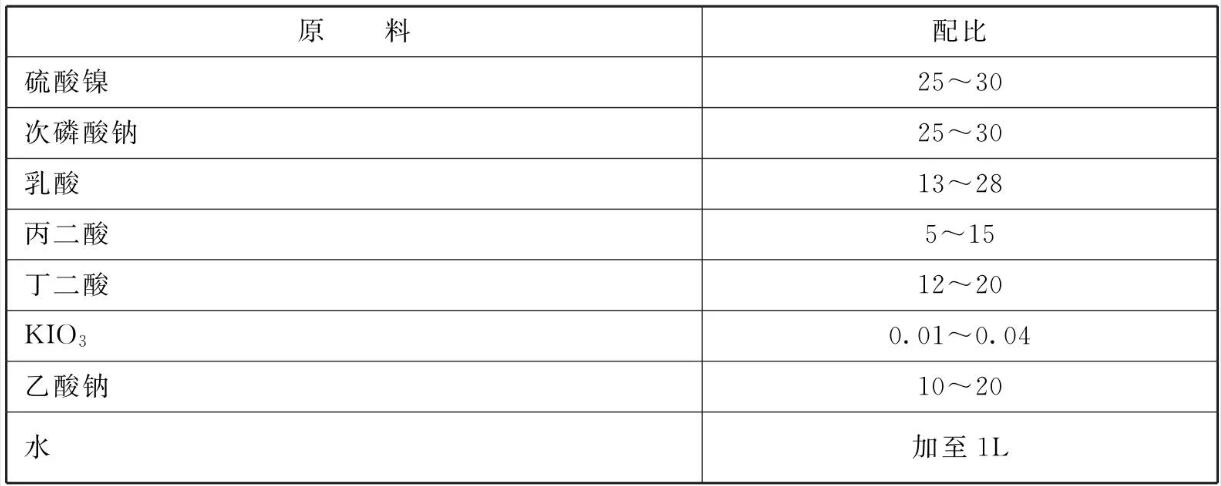

表2  中磷化学镀液

[制备方法]

    将各组分溶于水，搅拌均匀即可。

[原料配伍]

    本品各组分配比范围为(g/L) :高磷化学镀液包括:硫酸镍25~30、次磷酸钠25~ 30、主络合剂A15~26、辅络合剂B4~10、辅络合剂C4~15、丁二酸12~20、乙二胺5~15、 KIO0.01 ~ 0.04、 乙酸钠10~20、水加至1L。

中磷化学镀液包括:硫酸镍25~30、次磷酸钠25~30、乳酸13~28、丙二酸5~15、丁二酸12~ 20、KIO₃0.01 ~0.04、乙酸钠10~20、水加至1L。

[产品应用]
    本品主要应用于不锈钢表面化学镀。

    本品的采用化学镀的步骤如下:
    有机溶剂除油:为了保证不锈钢表面除油效果，采用有机溶剂和碱洗等两种除油工序。有机溶剂采用丙酮(或氯仿)，浸泡1~2min。

    第一次水洗:在室温下水洗2min。

    碱液除油:碱液为普通的除油剂，用工业用水配制，采用Na₂CO₃、Na₂PO₄，12H₂O、NaOH、OP-10 的混合液，温度80°C士5°C，浸泡时间20min。

    第二次水洗:除油彻底后进行水洗，先采用30°C左右的温水洗。

    第三次水洗:接着用室温水洗，两道水洗后进行活化。

    活化:活化液是硫酸与盐酸的混合酸，浸泡1~ 2min进行活化。

    闪镀镍:然后进行闪镀镍，按Woods预镀镍法进行工艺控制，电流密度为2A/dm²，时间5min。

    第四次水洗:在室温下用水浸泡2min。

    第一次中和:在室温下用15%氨水中进行中和，浸泡1min。

    第五次水洗:在30°C下用纯水或蒸馏水浸泡2min。
    化学镀镍:在磷化学液中镀镍2h。

    第六次水洗:在室温下用水浸泡1min。

    第二次中和:用8%~10%的NaOH稀碱液在室温下浸泡1min。

    第七次水洗:在室温下用水浸泡2min。

    干燥:在80°C+10°C下干燥10min。

    除氢:在190°C下进行除氢1h。

    钝化封孔:用铬酸盐钝化法浸泡10min，进行钝化封孔。

    第八次水洗:在室温下用水浸泡2min。

    第二次干燥:在80°C土10°C下干燥10min;性能检验。

[产品特性]

    本品的工艺过程可在不锈钢表面生成一种结合力非常牢固的化学镀镀层。可根据镀层的应用需要，选择低磷化学镀镍、中磷化学镀镍或高磷化学镀镍。镀层有很好的光泽性，表观非常细腻，手感柔滑，色泽为银白色。

本文转载自《金属表面处理剂配方手册》主编    李东光
