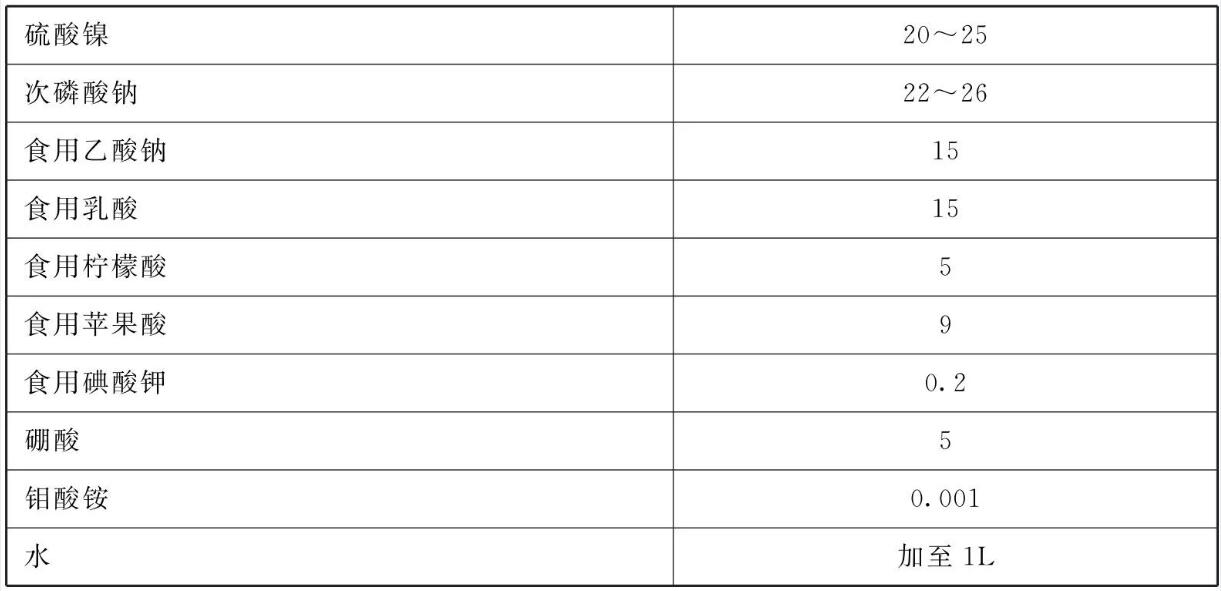

原料配比(g/L)

[制备方法]

    将硫酸镍与去离子水在一个的容器中混合，搅拌至完全溶解，制成硫酸镍溶液;再称取次磷酸钠与去离子水在一个的容器中混合，搅拌至完全溶解，制成次磷酸钠溶液;将食用乙酸钠、食用乳酸、柠檬酸、食用苹果酸、食用碘酸钾、硼酸、钼酸铵在一个的容器中混合，搅拌之完全溶解，制成助剂溶液，提高镀镍溶液的稳定性;将所述硫酸镍溶液和次磷酸钠溶液在不断搅拌下依先后顺序缓缓兑入助剂溶液中制成化学镀镍溶液，用10%食用碳酸氢铵溶液调节所述化学镀镍溶液的pH值至4.4~4.8，然后向化学镀镍溶液中补充去离子水，最终使该溶液体积达到1L。

[原料配伍]
    本品各组分配比范围为(g/L) :硫酸镍20~25、次磷酸钠22~26、食用乙酸钠14~16、食用乳酸14~ 16、食用柠檬酸4~ 6、食用苹果酸8~10、食用碘酸钾0.1~0.3、 硼酸4~6、钼酸铵0.001、 水加至1L。

[产品应用]

    本品主要应用于铸铁炊具表面化学镀镍。

    本品化学镀镍方法:需要先将施镀的铸铁炊具镀件放入到20% ~ 30%的食用碳酸钠溶液中清洗，取掉其表面上的油污及杂质，食用碳酸钠溶液温度为60~ 70°C，然后水冲洗干净，然后再进行施镀。当施镀完成后，将铸铁炊具镀件从化学镀镍溶液中取出，用水冲洗干净后放入烘箱中把表面的水分烤干后即可。在本实施例中，镀件的镀层的厚度为16μm，硬度为512HV0.05。将合格的镀件放入5%的氯化钠溶液中浸泡72h表面无锈点，镀层没有失光变色。

[产品特性]

    (1)由于本品采用化学镀镍的方法对铸铁炊具表面进行处理，处理后的表面镀层可达到不锈钢材料的外观效果。

    (2)由于本品使铸铁炊具表面形成了镍-磷合金镀层，因而提高了铸铁炊具表面的耐磨性和耐腐蚀性。

    (3)由于本品使用食用型的镀镍原料对铸铁炊具表面进行镀镍处理，其镀层对人体无害，可完全取代传统的对人体有害的处理工艺。

本文转载自《金属表面处理剂配方手册》主编    李东光
