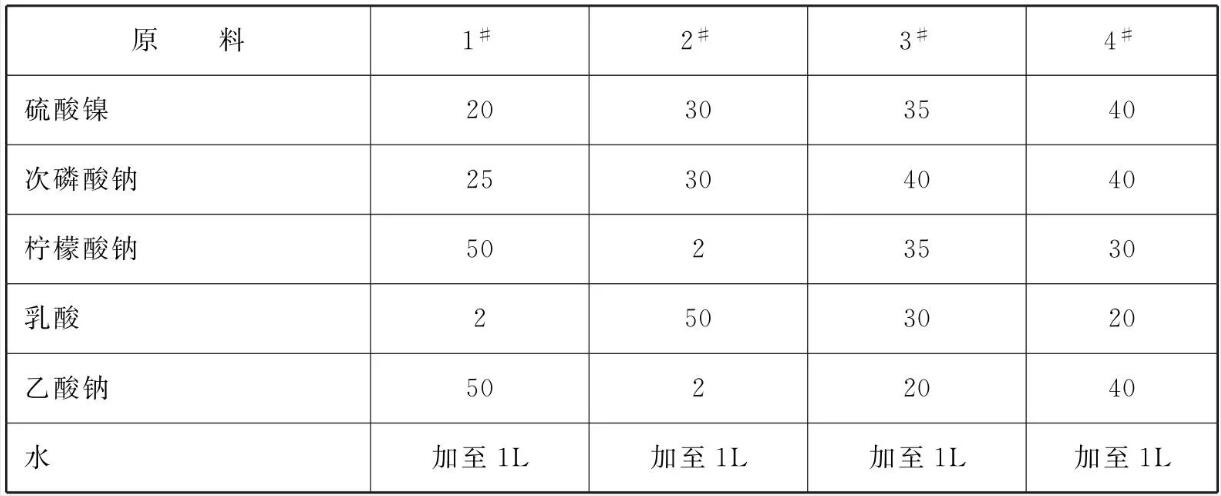

原料配比(g/L)

[制备方法]

    将各组分溶于水混合均匀即可。

[原料配伍]

    本品各组分配比范围为(g/L) :硫酸镍20~40、次磷酸钠25~40、柠檬酸钠2~50、乳酸2~50、乙酸钠2~50、水加至1L。

    本品的中温化学镀镍溶液采用复合络合剂体系，使金属镍离子在溶液中达到最佳的络合状态，降低了镍沉积反应的活化能，从而降低了溶液的工作温度，同时提高了镍离子在溶液中的稳定性和溶液的沉积速度，获得性能优异的合金镀层。

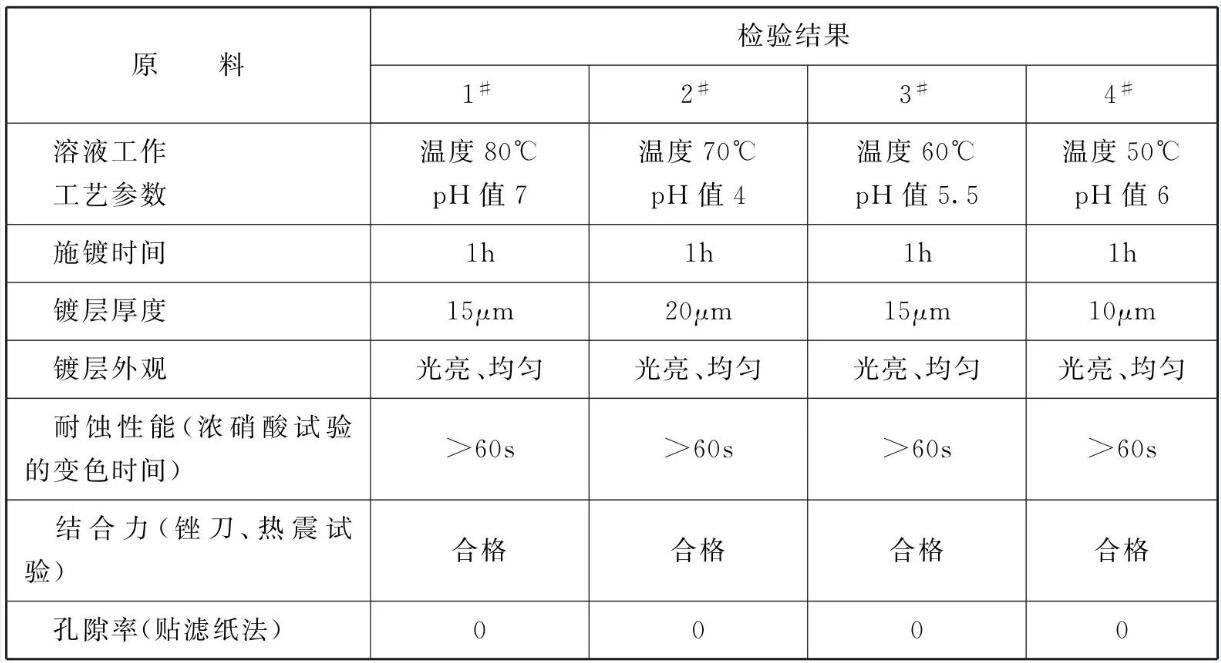

[质量指标]

[产品应用]

    本品主要应用于化学镀镍。

    工艺步骤:预处理的方法与传统化学镀镍溶液对工件的预处理的方法相同。将预处理后的工件悬挂并浸没于上面配制好并在一定温度保温的化学镀镍溶液中，1h后取出，水洗、干燥，即可在工件表面获得10~ 20 μm的合金镀层。

[产品特性]

    (1)本品采用复合络合剂体系，使金属镍离子在溶液中达到最佳的络合状态，降低了镍沉积反应的活化能，从而降低了溶液的工作温度，使化学镀镍的反应能够在50~80°C的温度下进行。

    (2)本品采用的复合络合剂体系，能够提高镍离子在溶液中的稳定性和溶液的沉积速度。

    (3)由于本品溶液自身的稳定性高，不需要在溶液中另外添加对环境有严重污染的重金属离子等物质作为稳定剂。

    (4)本品的中温化学镀镍溶液的工作温度较低，对镀槽及加热设备要求较低，能量消耗小，既减少了设备及加热溶液的成本，又节约了能源。

    (5)由于工作温度较低，本品可以适用于塑料等不耐高温的材料，不致引|起材料的变形。

    (6)在本品的溶液中获得的合金镀层具有优异的耐腐蚀性、耐磨性等性能。

    (7)本品的中温化学镀镍溶液的沉积速度可达10~ 20μm/h，溶液使用寿命达8个周期。

    (8)由于本品的中温化学镀镍溶液的优良的综合性能，可以将其应用于各种材料、工件表面。

本文转载自《金属表面处理剂配方手册》主编    李东光
