原料配比(g/L)
表1  碱性化学镀镍溶液

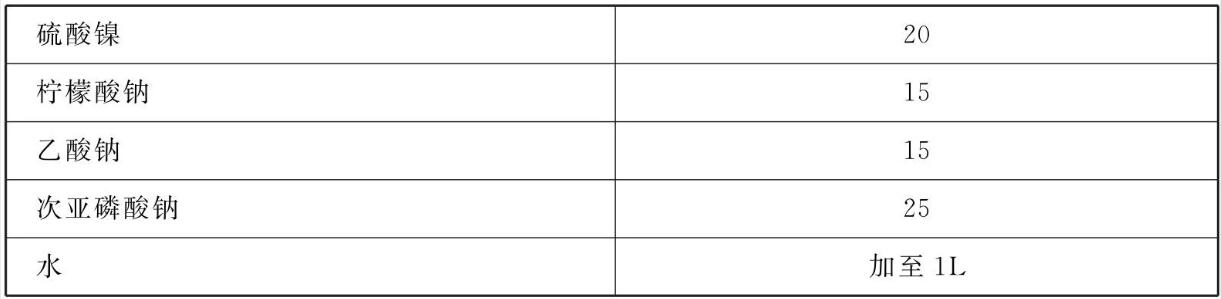

表2  酸性化学镀镍溶液

[制备方法]
    (1)碱性化学镀镍溶液的制备:先将原料分别用少量水溶解，然后混合稀释至1L，即获得碱性化学镀镍溶液。

    (2)酸性化学镀镍溶液的制备:先将原料分别用少量水溶液，然后混合稀释至1L，即获得酸性化学镀镍溶液。利用硫酸和浓氨水将溶液pH值调至5.8。

[原料配伍]
    本品各组分配比范围为(g/L) :碱性化学镀镍溶液:硫酸镍10~30、柠檬酸钠20~30、次亚磷酸钠4~16、碳酸氢钠10~ 30。酸性化学镀镍溶液:硫酸镍10~30、柠檬酸钠8~ 20、乙酸钠10~20、次亚磷酸钠6~30、水加至1L。

[产品应用]
    本品主要应用于镁合金化学镀镍。

    镁合金化学镀镍的方法，此方法的步骤依次为:

    (1)进行前处理，包括除灰、清洗、烘干等步骤。

    (2)表面喷砂处理，为使镁合金表面清洁、均匀而进行喷砂，喷砂时，气压保持在0.03 ~ 0.07MPa，砂砾可为棕刚玉、白刚玉、铁砂、玻璃珠等，尺寸在80~200目之间。

    (3)超声波清洗1 ~ 10min， 为去掉喷砂可能留下的砂砾，更进一步去污，进行超声波清洗。

    (4)表面预处理，为防止清洁的镁合金表面被氧化，将镁合金镀镍前进行预处理。表面预处理方法为:将镁合金部件放入每升含有胶体磷酸钛0.1~10g/L、磷酸1~5g/L的溶液中进行处理，生成转化膜。

    (5)中和，为除去上步中残留下的酸性物质，将经表面处理并清洗的镁合金部件，放入溶液中进行中和。

    (6)碱性化学镀镍，此步为，将经中和并水洗的镁合金部件，放置在一碱性化学镀镍溶液中镀镍;溶液应温度保持在70~95°C，并放置10~60min。

    (7)酸性化学镀镍，此步为，将经过碱性化学镀镍并清洗后的镁合金部件，放入一酸性化学镀镍溶液中镀镍;溶液应温度保持在50~90°C，并放置10~ 120min。

    (8)烘烤，将镁合金部件从酸性化学镀镍溶液中取出，清洗干净，并烘烤干燥，镀镍镁合金镀镍工序完成。

[产品特性]

    本品采用无氟无铬化学镀工艺，有效解决了镁合金化学镀镍成本高，污染大的问题。

本文转载自《金属表面处理剂配方手册》主编    李东光
