原料配比(g/L)
表1  无铬钝化液

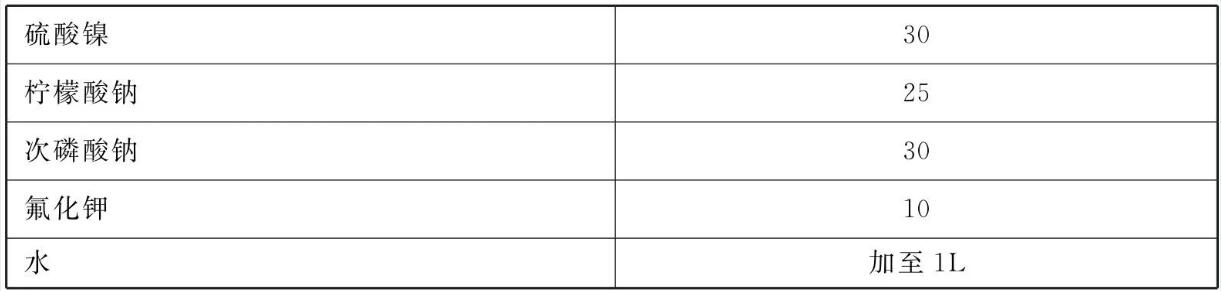

表2  碱性化学镀镍溶液

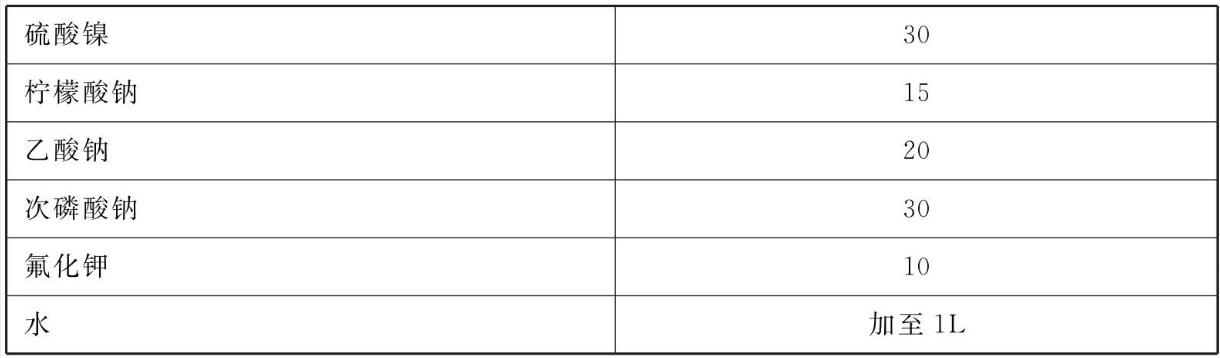

表3  酸性化学镀镍溶液

[制备方法]
    (1)无铬钝化液的制备:取高锰酸钾、磷酸二氢铵、氟化氢铵，用少量水溶解，然后混合稀释至1L，即得无铬钝化溶液，用氨水及磷酸将pH值调至3.5。

    (2)碱性化学镀镍溶液的制备:取硫酸镍、柠檬酸钠、次磷酸钠、氟化钾分别用少量水溶解，再混合稀释至1L，即为碱性化学镀镍溶液，用浓氨水将pH值调至8.5~9。

    (3)酸性化学镀镍溶液的制备:取硫酸镍、柠檬酸钠、乙酸钠、次磷酸钠、氟化钾分别用少量水溶解，再混合稀释至1L，即为酸性化学镀镍溶液，用氨水及磷酸将pH值调至5.5~6。

[原料配伍]
    本品各组分配比范围为(g/L) :

    无铬钝化液包括:高锰酸钾1~2、磷酸二氢铵10~20、氟化氢铵15~20、水加至1L。

    碱性化学镀镍溶液包括:硫酸镍29~ 31、柠檬酸钠24~ 26、次磷酸钠29~ 31、氟化钾9~11、水加至1L。

    酸性化学镀镍溶液包括:硫酸镍29~ 31、柠檬酸钠14~16、乙酸钠19~ 21、 次磷酸钠29~31、氟化钾9~11、水加至1L。

[产品应用]

    本品主要应用于镁合金化学镀镍前处理活化。

    用本品的无铬钝化溶液进行镁合金表面镀镍前处理工艺，包括以下工艺步骤:

    (1)先将表面清洁的镁合金部件放入浓度0.5% ~ 5%的氢氧化钠溶液中处理1 ~ 10min，其工作温度为20~80°C，然后采用超声波或水洗净;

    (2)再在浓度0.5% ~ 5%的草酸中浸0.5~ 5min，其工作温度为20~60°C，然后用超声波或水洗净;

    (3)将上述处理后的镁合金部件浸渍于用氨水及磷酸调至pH值为2~7的本品无铬钝化溶液中进行钝化10~ 120s，然后用超声波或水洗净;

    (4)最后即可将上述处理后的镁合金部件进行化学镀镍，然后用超声波或水洗净再烘干。

[产品特性]

    本品用于镁合金表面化学镀镍前处理的无铬钝化溶液的成分简单，配制方便，成本低，各种成分浓度可在较大范围内变化，操作方便，特别是该配方避免了采用六价铬及氰化物，极大降低了对人体及环境的危害。

本文转载自《金属表面处理剂配方手册》主编    李东光
