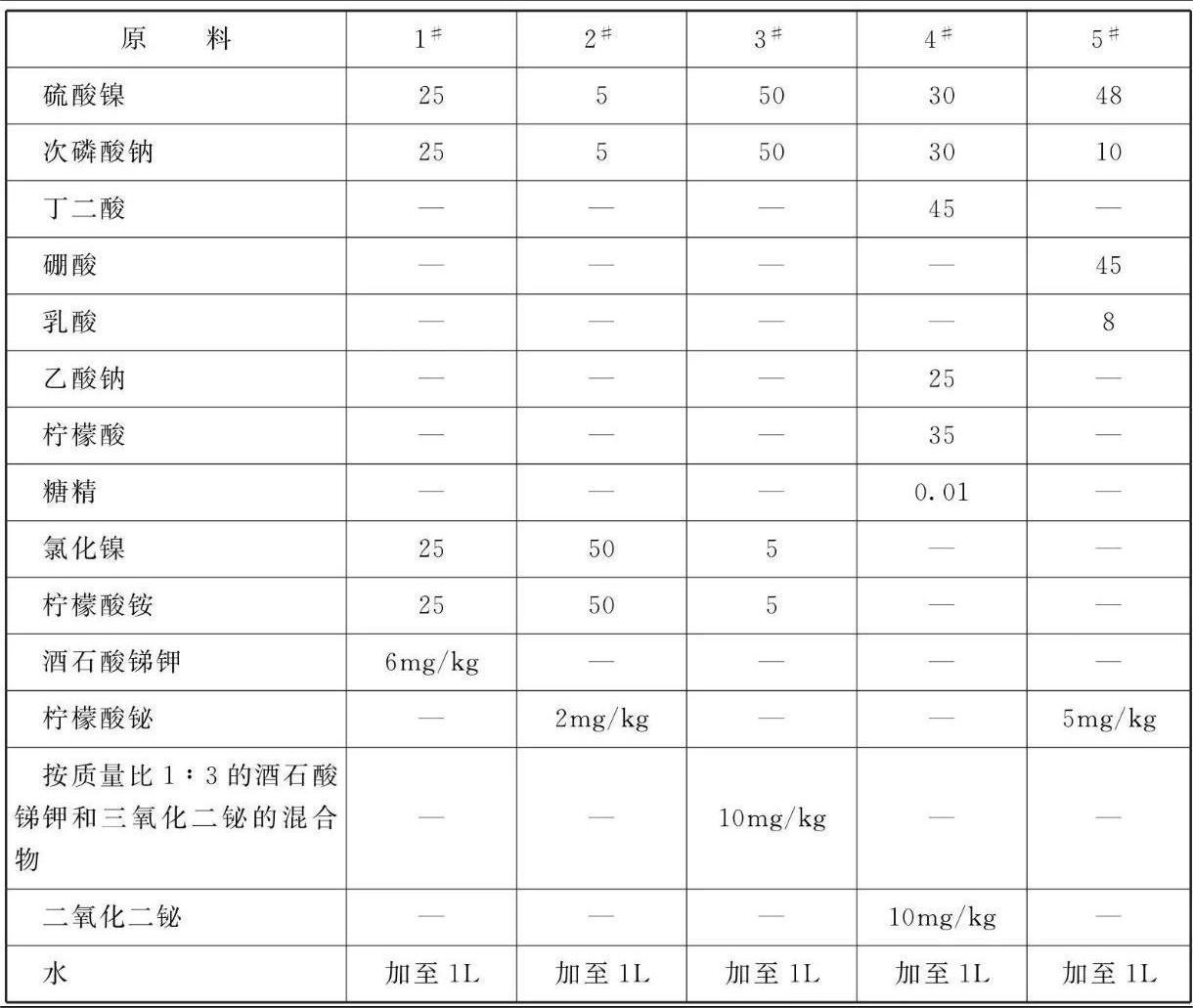

原料配比(g/L)

[制备方法]

    将稳定剂如酒石酸锑钾、柠檬酸铋或三氧化二铋及其他的组分混合，并制成的混合药水，再将该混合药水与溶剂如纯净水按比例混合，接着添加pH 调节剂，调节pH值，从而分别配制成上述三种化学镍液。

[原料配伍]

    本品各组分配比范围为(g/L) :

    配方一塑料电镀碱性化学镀镍液:硫酸镍5~50、次磷酸钠5~50、氯化镍5~50、柠檬酸铵5~50、稳定剂2 ~ 10mg/kg、 水加至1L。

    配方二电子电镀酸性化学镀镍液:硫酸镍5~50、次磷酸钠5~50、丁二酸10~80、乙酸钠10~40、柠檬酸10~ 40、糖精0.001 ~0.02、稳定剂2 ~ 10mg/kg、水加至

1L。

    配方三线路板酸性化学镀镍液:硫酸镍5~ 50、次磷酸钠5~50、硼酸5~50、乳酸5~50、稳定剂2~10mg/kg、水加至1L。pH调节剂调节镀液的pH值为4.2~ 5.8。

    以上三种化学镀镍液中，所述稳定剂为可溶性锑化合物或/和铋化合物;

    所述pH调节剂为10%硫酸和50%氨水。

[产品应用]

    本品主要应用于塑料电镀、电子电镀及印制线路板等工业中对化学镀镍工艺的要求。

    化学镀镍方法:针对镀件种类，并调整好相应的工作温度等参数，再将已经过除油、微蚀活化等前处理后的工件浸泡入相应的化学镍液中，浸泡时间一定时间内取出，即可在工件表面附上一层所要求的镍镀层。该浸泡可以根据实际情况可长可短，浸泡时间越长，镀层越厚，一般的浸泡时间为15~90min。

[产品特性]

    (1)该稳定剂获取方便，无需自行制备，且安全、环保;

    (2)所选用的稳定剂毒性低，其浓度容易测量、控制和补充;

    (3)由于所选用稳定剂的存在，使得该化学镀镍溶液的稳定效果优异，其稳定性能超过+2价锡，与铅相当，且使镍的沉积速度超过10μm/h,镀液使用寿命超过6个循环周期;

    (4)应用面广，针对塑料电镀、电子电镀及印制线路板等工业中对化学镀镍工艺的要求，灵活选择不同浓度的锑化合物或铋化合物，可以达到传统锡、铅稳定剂在化学镀镍中的稳定效果;

    (5)所得镍镀层的外观、结合力、硬度、抗蚀性和耐磨性等性能均达到或超过所需指标。

本文转载自《金属表面处理剂配方手册》主编    李东光
