本品主要应用于钢铁表面钝化处理。

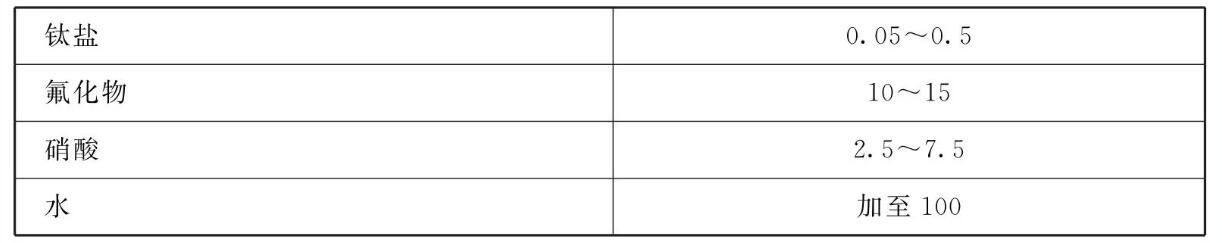

原料配比(质量份)
[制备方法]
将各组分溶于水混合均匀即可。
[原料配伍]
本品各组分质量份配比范围为:钛盐0.01~1、氟化物5~ 20、硝酸1~ 10、水加至100。
所述的钛盐采用氯化钛、硫酸钛、硫酸氧钛、硝酸氧钛、钛酸钠、钛酸钾其中的至少一种。
所述的氟化物采用氟化铵、氟氢化铵、氟化钠、氟氢化钠、氟化钾、氟氢化钾中的至少一种。
所述的硝酸可以由浓硝酸稀释获得，也可以由可溶于水的硝酸盐，如，硝酸铵、硝酸钠或硝酸钾，调节溶液pH获得。
[产品应用]
本品主要应用于钢铁表面钝化处理。
其应用按下列步骤进行:
(1)将钢铁表面进行脱脂处理后:用去离子水漂洗;
(2)对钢铁表面进行除锈处理后用去离子水漂洗;
(3)使用该水溶液在钢铁表面进行转化处理，使用时，温度控制在1~40°C，pH为0.1~5，与钢铁表面的接触时间为5 ~ 60min;
(4)将转化处理后的钢铁表面用去离子清洗后，自然干燥，即在钢铁表面形成色泽均匀的钝化膜。
[产品特性]
本品将钝化成膜液用于钢铁表面，由于不含会导致水体富营养化的磷酸盐、致癌物六铬价(铬酸盐)以及有毒的金属离子，不仅对环境的污染大大减轻，而且成本大幅度降低。
本品充分利用了稀硝酸的氧化性和强酸性，将钢铁表面的铁氧化为三价铁离子或低价铁氧化物氧化为能够溶于酸的三氧化二铁而成为三价铁离子，转化液中的氟离子与三价铁离子络合形成氟铁络离子后，将与转化液中的铵离子或钾离子或钠离子反应生成氟铁酸盐沉淀，结果在钢铁表面形成以难溶的以氟铁酸盐为主要成分的致密转化膜层，使钢铁的耐腐蚀性得到大大提高。所生成的钝化膜，由于利用了钢铁表面本身溶解的成分三价铁离子形成转化膜的特点，使得致密的转化膜易于在钢铁表面形成，而且转化膜耐蚀性能好、与有机涂层附着力强。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
