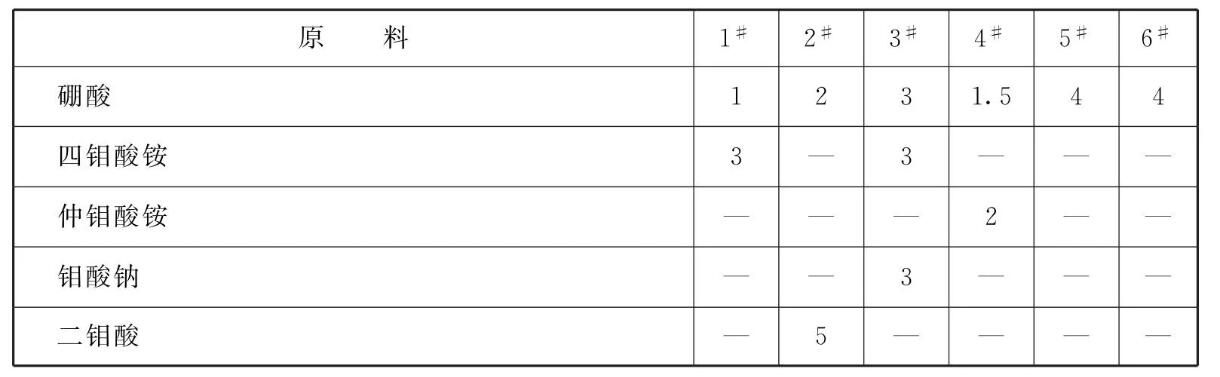

原料配比(质量份)

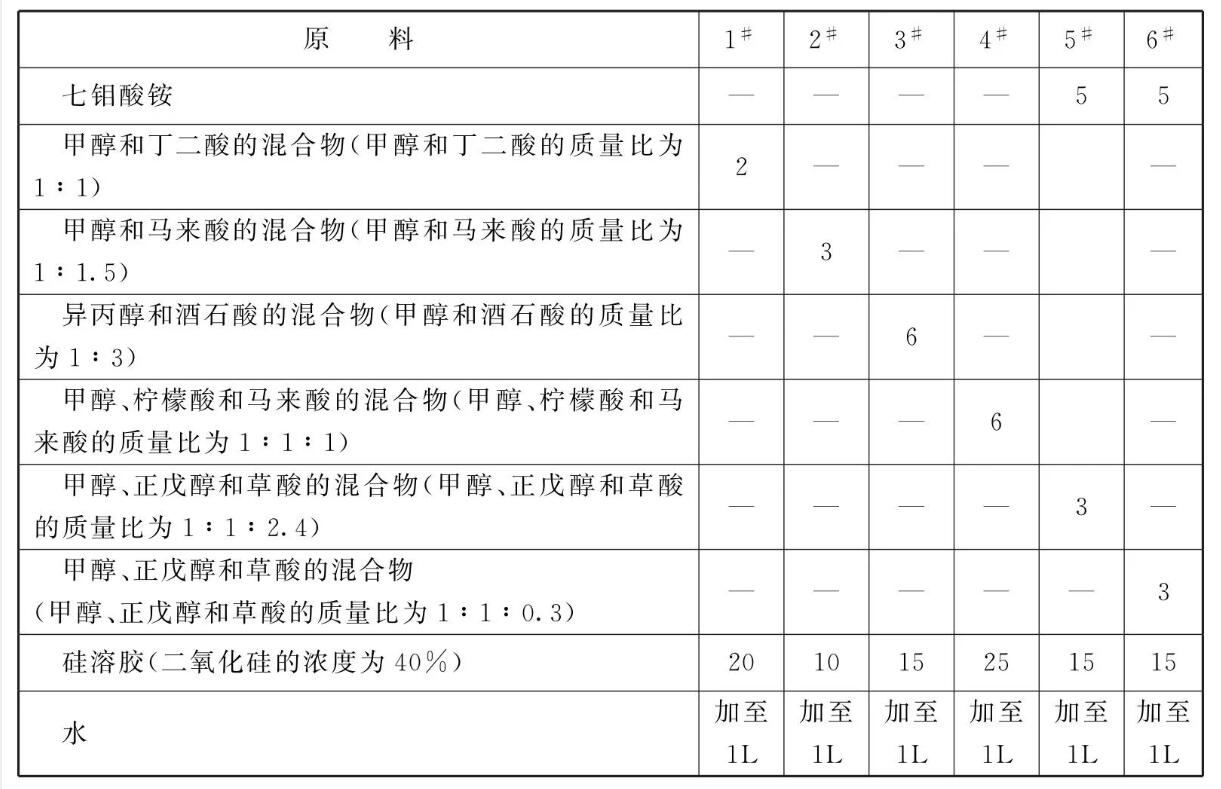

续表

[制备方法]
    将硼酸加入 到400 ~800mL的去离子水中，待硼酸溶解完成后，将溶液升温至60~ 80°C。往其中加入水溶性钼化合物，再加入醇和有机羧酸的混合物，当液体变成绿色透明澄清的溶液后，将溶液自然冷却至室温，然后加入硅溶胶，以50~200r/min搅拌3~ 5min,然后加入去离子水，得到1L钝化液。

[原料配伍]
    本品各组分质量份配比范围为:硼酸1~5、水溶性钼化合物2~ 10、醇和有机羧酸的混合物1~25、硅溶胶8~ 30。

    所述水溶性钼化合物可以为各种在常温下能溶于水的含有钼的化合物，优选为钼酸盐、仲钼酸、仲钼酸盐、二钼酸、二钼酸盐、四钼酸、四钼酸盐、七钼酸和七钼酸盐中的一种或几种。

    所述钼酸盐可以为钼酸的铵盐和碱金属盐，优选选自钼酸钠、钼酸钾和钼酸铵中的一种或几种。

    所述仲钼酸盐可以为仲钼酸的铵盐和碱金属盐，优选选自仲钼酸钠、仲钼酸钾和仲钼酸铵中的一种或几种。

    所述二钼酸盐可以为二钼酸的铵盐和碱金属盐，优选选自二钼酸钠、二钼酸钾和二钼酸铵中的一种或几种。

    所述四钼酸盐可以为四钼酸的铵盐和碱金属盐，优选选自四钼酸钠、四钼酸钾和四钼酸铵中的一种或几种。

    所述七钼酸盐可以为七钼酸的铵盐和碱金属盐，优选选自七钼酸钠、七钼酸钾和七钼酸铵中的一种或几种。

    所述醇和有机羧酸的混合物中，醇与有机羧酸的比例可以在很大范围内变动，优选情况下，醇与有机羧醇的质量比可以为1: (0.2~10) ，优选为1: (0.5~5) 。醇与有机羧酸的质量比在1: ( 0.2~10)的范围内可以使经过该钝化液处理后的镀锌材料具有更高的耐腐蚀性。

    所述醇可以为各种在常温下能够与水互溶的液态醇，例如可以为具有1 ~6个碳原子的醇。具有1~6个碳原子的醇的例子包括但不限于甲醇、乙醇、正丙醇、异丙醇、正丁醇、异丁醇、叔丁醇、正戊醇、异戊醇、新戊醇和正己醇。

    所述有机羧酸可以为各种在常温下能够与水互溶的液态有机羧酸，例如可以为个有2~15个碳原子、优选2~8个碳原子的多元羧酸，更优选为酒石酸、草酸、柠檬酸、丁二酸、马来酸和葡萄糖酸中的一种或几种。

    所述硅溶胶可以为常规的各种硅溶胶。

[产品应用]

    本品主要应用于各种镀锌材料，尤其适用于镀锌钢板，例如电镀锌钢板、熔融镀锌钢板、55%镀铝锌钢板和5%镀铝锌钢板。
    所述镀锌材料可以包括基材和附着在该基材的表面的锌镀层，所述基材优选为钢板。

    将本品制得的钝化液喷淋在镀锌钢卷的表面上(钝化液的用量为100mL/m² )，在30°C下接触1min,然后用水洗涤至洗涤后的水的pH为7，之后在50°C下干燥5min，得到表面钝化的镀锌钢卷。

[产品特性]

    本品与镀锌材料接触，可以对镀锌层进行钝化，使镀锌材料具有优异的耐腐蚀性。

本文转载自《金属表面处理剂配方手册》主编    李东光
