本品主要应用于镀锌管的钝化。
[制备方法]
将各组分溶于水混合均匀即可。

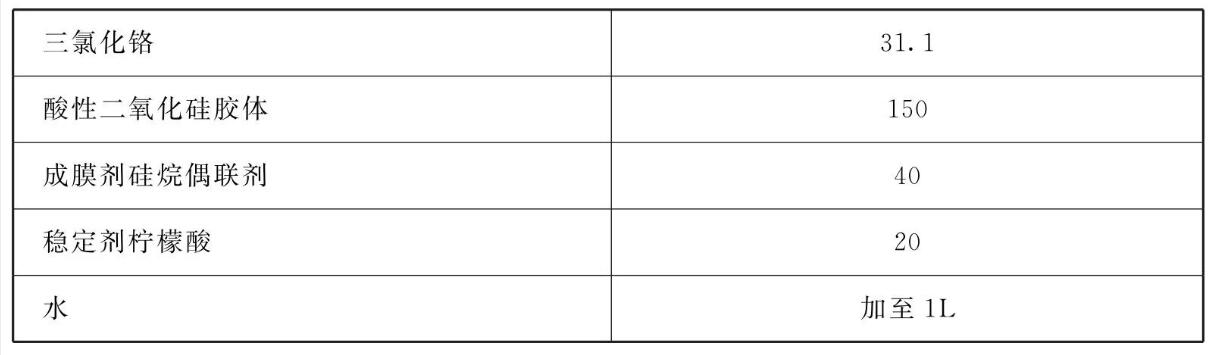

[原料配伍]
本品各组分质量份配比范围为:三价铬5~20、酸性二氧化硅胶100~ 200、成膜剂30~ 50、稳定剂15~20、水加至1L。
本品采用二氧化硅胶体氧化硅胶体经贴附后，一部分成为网状的硅胶，一部分纳米级的二氧化硅填充至多孔膜中，使钝化膜变得无孔，由于二氧化硅很稳定，具有良好的耐酸碱耐候性，与三价铬形成的具有自恢复性钝化膜，这两种不同钝化膜结合使用能使镀锌管材具有更好的耐腐蚀的能力。
所述成膜剂为硅烷偶联剂。
所述稳定剂为碳酸锂或柠檬酸。
[产品应用]
本品主要应用于镀锌管的钝化。
将制成的浓缩的钝化液兑水到体积10L，Cr3+的浓度为1g/L，用混合比例为1:1的硝酸和硫酸的混合酸调节钝化槽液pH值为2.5，调整钝化槽液的为20~ 25°C，将镀锌管进行钝化，钝化时间为10~ 15s， 随着钝化过程的进行，各有效成分消耗，需及时对钝化槽进行补充，使钝化槽液中三价铬的浓度为0.5~ 2g/L，酸性二氧化硅胶体的浓度为10~ 20g/L，其中成膜剂的浓度为3~ 5g/L，稳定剂的浓度为1.5~ 2g/L，控制钝化槽液中的Zn2+的浓度低于5g/L。
制成的镀锌管的钝化膜为略蓝白钝化膜，经不封闭耐盐雾试验时间为150h左右。
[产品特性]
本品即能采用钛酸盐所形成的钝化膜的结果为多孔性的，与三价铬形成的具有自恢复性钝化膜，二氧化硅胶体具有较强的吸附性，且有带负电荷的羟基，当它贴附与钝化膜表面，以硅氧烷的方式积聚起来，可以形成一个透明的薄膜，而不再溶于水，一部分成为网状的硅胶，一部分纳米级的二氧化硅填充至多孔膜中，使钝化膜变得无孔，由于二氧化硅很稳定，具有良好的耐酸碱耐候性，且取材方便无污染。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
