本品主要用于镀锌板的钝化。
[制备方法]
将各组分溶于水混合均匀即可。

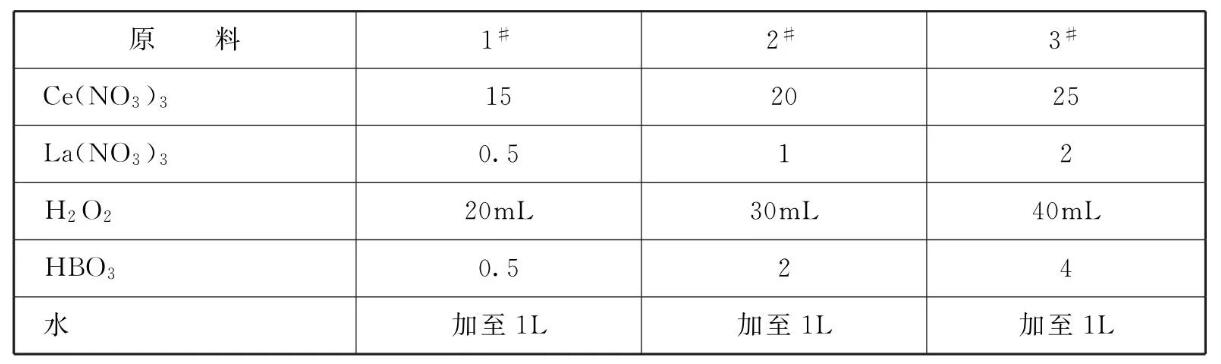

[原料配伍]
本品各组分质量份配比范围为: Ce (NO3) 3 15~ 25、La(NO3) 3 0.5 ~ 2、H2O2 20 ~ 40mL、HBO3 0.5~4。
[产品应用]
本品主要用于镀锌板的钝化。
钝化工艺为:在清洁的镀锌钢板表面涂敷γ-氨丙基三乙氧基硅烷水溶液，热风吹干后，浸入到钝化液溶液，最后用热风吹干。
所述的γ-氨丙基三乙氧基硅烷水溶液含量优选为10~ 100mL/L。使用时将其温度保持在20~ 60°C为佳。
所述热风吹干过程中，热风温度为40~ 80°C。
所述钝化液温度优选保持在45 ~55°C，在钝化液中优选浸渍时间为55~ 65s。
[产品特性]
由于本品选用了γ-氨丙基三乙氧基硅烷水溶液这一含特定功能团的硅烷溶液，涂敷在镀锌钢板上，其分子经水解后能在锌表面有序、紧密排列形成单分子硅烷膜，该
膜与锌基体结构牢固且表面存在丰富的羟基，提高钝化层对油漆、树脂等有机或无机涂层的附着力。
而本品所优选采用的钝化液，可迅速在硅烷膜.上沉积一层致密、耐蚀的高价金属氧化膜，该膜与基体结合牢固且有利于油漆、树脂等的再次涂装。
经本品的钝化工艺处理后的镀锌钢板耐蚀性能显著提高，耐中性盐雾实验达60h以上;此外，该工艺钝化处理后的镀锌钢板对油漆等的附着力良好;本品钝化工艺简单，无须大型设备，投资小、对环境及人体友好。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
