不锈钢零件表面钝化液-易镀表面处理

首页 > 试用 > 不锈钢零件表面钝化液

不锈钢零件表面钝化液

本品主要应用于对马氏体不锈钢零件表面进行钝化。

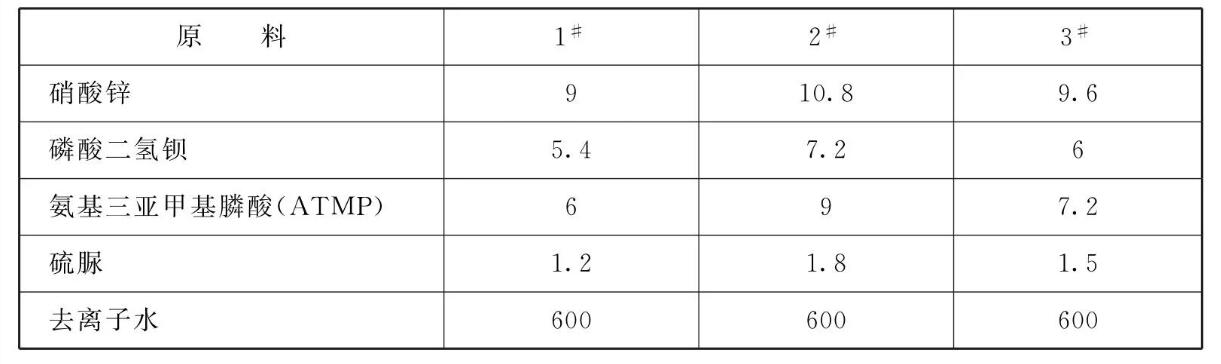

原料配比(质量份)

[制备方法]

按配方的配比称量各组分，去离子水在20~40°C温度下，分别加入计算量的其余组分，加入顺序为氨基三亚甲基膦酸，硝酸锌，磷酸二氢钡，硫脲，混合均匀，保持温，度在20~40°C，搅拌0.5~ 1.0h，冷却，得到钝化处理液。

[原料配伍]

本品各组分质量份配比范围为:硝酸锌1.4~1.8、磷酸二氢钡0.8~ 1.2、氨基三亚甲基膦酸0.9~1.5、硫脲0.1 ~0.3、去离子水95.4~ 96.6。

[产品应用]

本品主要应用于对马氏体不锈钢零件表面进行钝化。

处理方法:本品的钝化处理液用于对马氏体不锈钢零件表面进行钝化处理，在对马氏体不锈钢零件进行机械抛光、除油、酸浸后进行钝化，钝化处理液钝化马氏体不锈钢零件表面的条件:温度20~40°C，时间0.5~1.0h，然后进行封闭处理、脱水烘干完成全部工艺流程，除钝化处理方法外其他步骤与现有工艺相同。

[产品特性]
(1)本品不含硝酸和铬酸盐，有利于保护从业人员的健康，对环境友好;

(2)本品钝化温度低，时间短，降低了从业人员劳动强度，减少了能源消耗;

(3)经本品钝化处理的马氏体不锈钢零件表面形成的强耐腐蚀的氧化膜通过240h的盐雾试验而不生锈，表面抛光度不受影响;

(4)本品成本低廉，质量稳定。

本文转载自《金属表面处理剂配方手册》主编李东光
