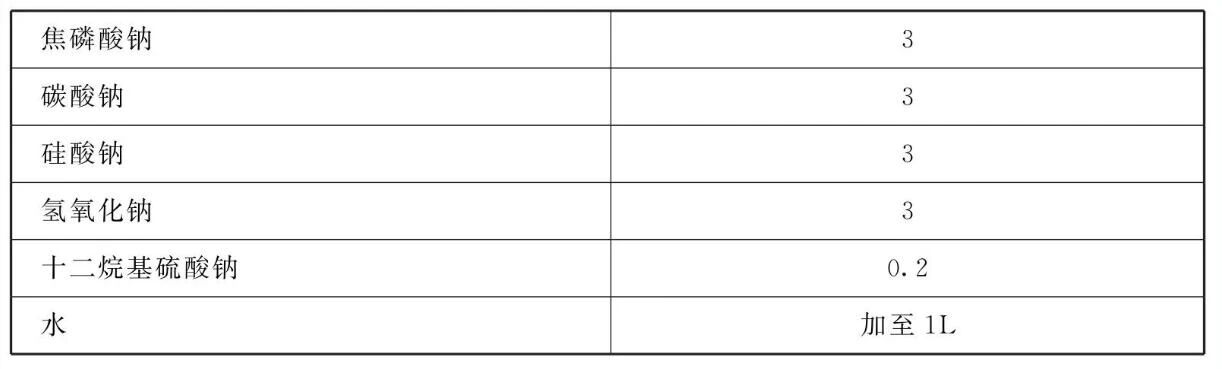

表1  脱脂液

表2  活化液

    (1)脱脂液的制备:将焦磷酸钠、碳酸钠、硅酸钠、氢氧化钠和十二烷基硫酸钠溶于去离子水配制热脱脂溶液。

    (2)将乳酸、硼酸和酒石酸溶于去离子水配制活化溶液。

    (3)将三聚磷酸钠、氢氧化钠、硝酸钠和焦磷酸钾溶于去离子水配制成调整溶液。

    (4)将磷酸、磷酸二氢钙、柠檬酸、硅酸钠、钼酸钠和偏钒酸铵溶于去离子水配制磷化溶液。

    本品各组分质量份配比范围为:

    脱脂液:焦磷酸钠3~ 10、碳酸钠3~ 10、硅酸钠3~10、氢氧化钠3~ 10、十二烷基硫酸钠0.1 ~ 1、水加至1L。

    活化液:乳酸20~50、硼酸6~26、酒石酸20~40、水加至1L。

    调整液:三聚磷酸钠5~20、氢氧化钠10~50、硝酸钠2~10、焦磷酸钾3~16、水加至1L。

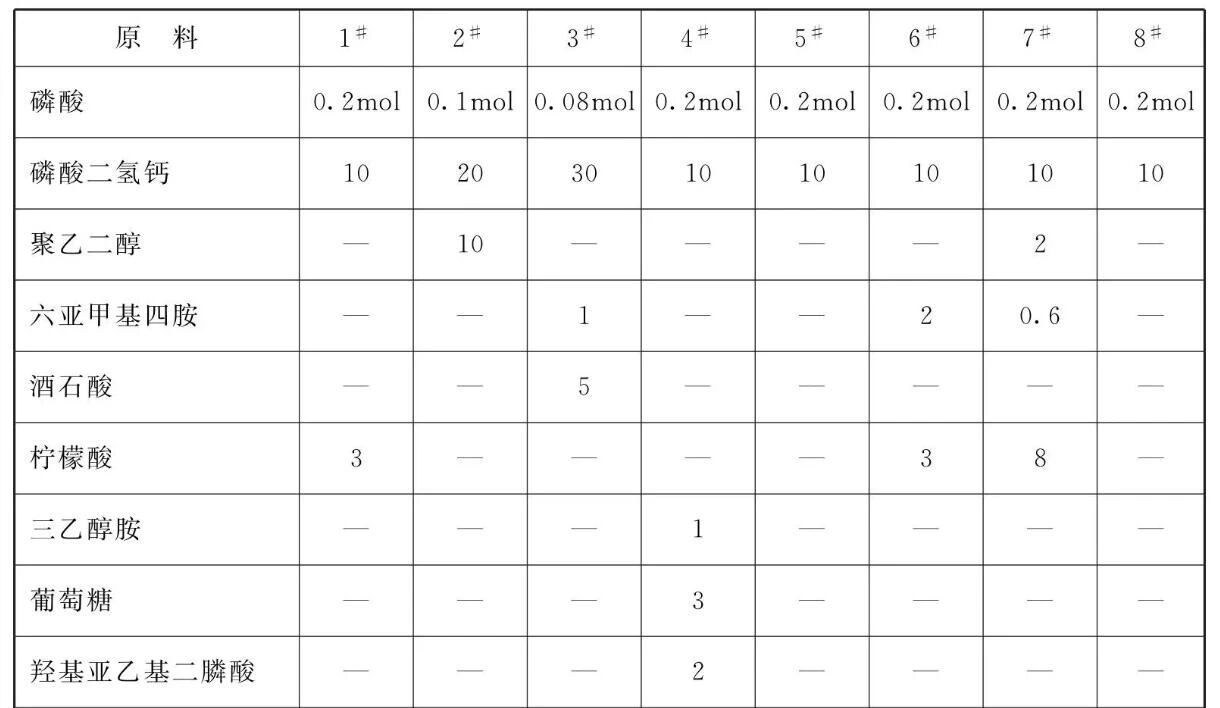

    磷化液:磷酸0.01 ~ 0.5mol、磷酸二氢钙5~ 50、硅酸钠0.5~ 10、钼酸钠0.5~10、偏钒酸铵0.1~ 2。

    为了更好地提高镁合金表面磷化膜的结合力和耐蚀性，该溶液还可以含有添加剂，其中，所述添加剂可以为常规地用于化学镀或电镀过程的具有羟基和/或羧基的有机物，例如，可以为柠檬酸、酒石酸、聚乙二醇、乙醇胺、三乙醇胺、氨基丙酸、乙二胺四乙酸和羟基亚乙基二膦酸中的一种或几种。优选情况下，所述添加剂还可以包括苯酚、葡萄糖和六亚甲基四胺中的一种或几种，更优选情况下，所述添加剂为柠檬酸和六亚甲基四胺。

    所述添加剂的浓度可以为0.5~15g/L。优选情况下，根据所用的添加剂和添加剂的种类数，每种添加剂还具有各自优选的浓度范围。例如，当所用添加剂为柠檬酸和六亚甲基四胺时，柠檬酸的浓度优选为3~ 9g/L，六亚甲基四胺的浓度优选为0.5~3g/L。

    根据本品的镁合金磷化溶液，其中，为了更好地提高镁合金表面磷化膜的结合力和耐蚀性，可以通过加入浓磷酸或浓的碱性溶液来调节该溶液的pH值，其pH值优选为2~3.5，更优选为2.6~3。

    本品主要应用于镁合金表面处理。

    本品镁合金表面处理方法包括使用本品镁合金磷化溶液对镁合金表面进行磷化，包括以下步骤:

    (1)热脱脂:将脱脂溶液加热到40°C，然后将镁合金工件完全浸入该溶液中，保持溶液的温度为40°C，浸泡2min后将镁合金工件取出，用去离子水冲洗至无氢氧根离子被检出。

    (2)活化:将步骤(1)得到的镁合金工件完全浸入活化液中，溶液的温度为40°C，浸泡5min后将镁合金工件取出，用去离子水冲洗。

    (3)调整:将步骤(2)得到的镁合金工件完全浸入调整溶液中，溶液的温度为60°C，浸泡6min后将镁合金工件取出，用去离子水冲洗。
