向槽中加入三分之一的蒸馏水，将磷酸、硝酸、柠檬酸、酒石酸、硝酸镍依次加入并搅拌均匀，再将氧化锌用水调成糊状后加入槽内;待完全溶解后最后加入计量的硝酸锌，加蒸馏水到规定的体积，搅拌均匀，调整酸度后即可使用。

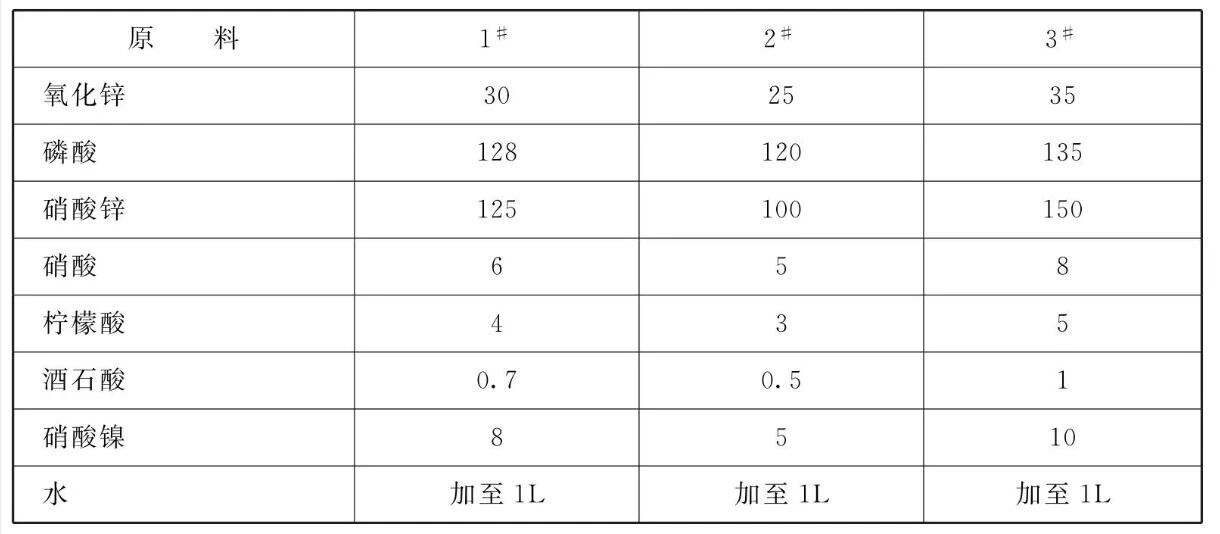

易镀，专业的表面处理交流平台 易镀，专业的表面处理交流平台 向槽中加入三分之一的蒸馏水，将磷酸、硝酸、柠檬酸、酒石酸、硝酸镍依次加入并搅拌均匀，再将氧化锌用水调成糊状后加入槽内;待完全溶解后最后加入计量的硝酸锌，加蒸馏水到规定的体积，搅拌均匀，调整酸度后即可使用。 易镀，专业的表面处理交流平台 本品各组分质量份配比范围为:氧化锌25~35、磷酸120~135、硝酸锌100~150、硝酸5~8、柠檬酸3~5、酒石酸0.5~1、硝酸镍5~10、水加至1L。 易镀，专业的表面处理交流平台 本品主要应用于金属表面磷化处理。 磷化液在高耐蚀性黑色磷化生产工艺中应用，高耐蚀性黑色磷化工艺: (1)将钢制零件顺次经有机溶剂除油:它是在温度20°C用干净的汽油，也可以是其他有机溶剂将钢制零件浸泡4min，对于其他油污较大的螺纹或细槽状的零件可用细毛刷刷去油污，除油后让钛合金零件自然干燥或用压缩空气吹干。 (2)化学除油:将钢制零件放入化学溶剂中在温度为80°C 时浸泡6min，除化学除油外还可以采用喷砂方式。 (3)水洗:用流动的水冲洗。 (4)活化。 (5)水洗:用流动的水冲洗。 (6)磷化，即将清洗后的待处理钢制零件立即放入温度在70°C上述制备好的磷化液中浸泡22min，该磷化液的游离酸度控制在16，总酸度控制在150。 (7)水洗:用流动的水冲洗。 (8)干燥。 所述化学除油中的化学溶剂是按35g/L的工业纯氢氧化钠、25g/L 的工业纯碳酸钠、60g/L 的工业纯磷酸钠的浓度比配制，根据所需的溶液体积量计算出需要量的氢氧化钠、碳酸钠、磷酸钠，向槽中加入三分之一的蒸馏水，先加入氢氧化钠溶解后，依次加入溶解后的碳酸钠、磷酸钠，加自来水到规定的体积，搅拌均匀，制备而得。原料配比(质量份)
制备方法
原料配伍
产品应用
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
