本品各组分质量份配比范围为(g/L):磷酸130~350、磷酸二氢盐5~70、促进剂1~10、添加剂0.01~10、酒石酸2~ 15、OP-101 ~10，水加至1L。
所述磷酸二氢盐为磷酸二氢锌、磷酸二氢钠、磷酸二氢钙、磷酸二氢镍或磷酸二氢钴。
所述促进剂为氯酸钠、间硝基苯磺酸钠或硝酸钠。
所述添加剂为黄血盐、钼酸铵、三乙醇胺、硫脲或柠檬酸铵。
该磷化液的游离酸度为180~520点，总酸度为450~1400点，工作温度为-15~40°C,工作时间为0.5~15min。

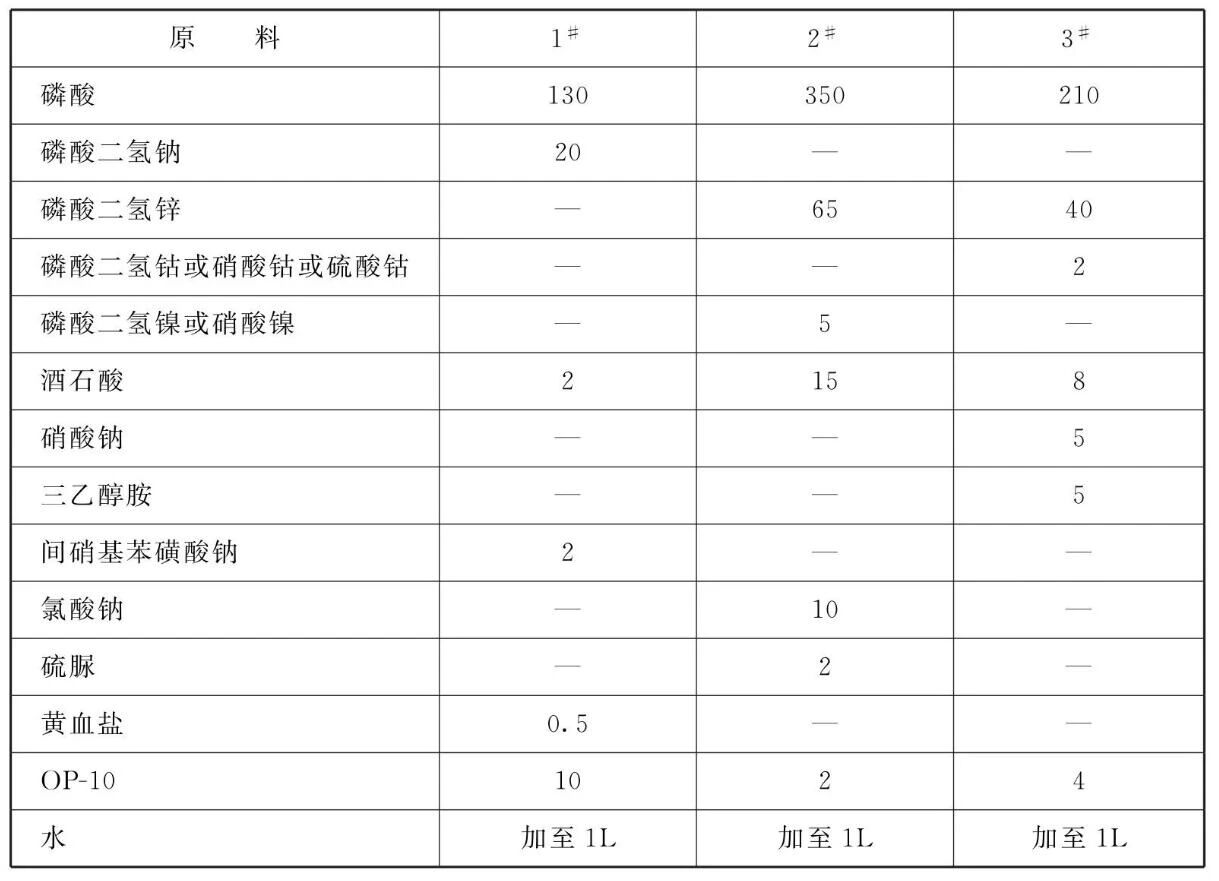

易镀，专业的表面处理交流平台 易镀，专业的表面处理交流平台 将原料加入水中，搅拌溶解均匀后加入OP-10乳化剂，即制成本品磷化液。 易镀，专业的表面处理交流平台 本品各组分质量份配比范围为(g/L):磷酸130~350、磷酸二氢盐5~70、促进剂1~10、添加剂0.01~10、酒石酸2~ 15、OP-101 ~10，水加至1L。 所述磷酸二氢盐为磷酸二氢锌、磷酸二氢钠、磷酸二氢钙、磷酸二氢镍或磷酸二氢钴。 所述促进剂为氯酸钠、间硝基苯磺酸钠或硝酸钠。 所述添加剂为黄血盐、钼酸铵、三乙醇胺、硫脲或柠檬酸铵。 该磷化液的游离酸度为180~520点，总酸度为450~1400点，工作温度为-15~40°C,工作时间为0.5~15min。 易镀，专业的表面处理交流平台 本品主要应用于金属磷化。 使用方法:本品使用及涂敷方法十分简便，可用喷、涂等方法一次涂敷在工件表面上，对普通碳素钢不用水洗，合金钢可用水洗，然后采用自然干燥或热风干燥。磷化液使用期间，当游离酸度低于一定值时，补加新鲜磷化液使之游离酸度保持在一定值以上，继续使用而无废液排放。原料配比(质量份)
制备方法
原料配伍
产品应用
排行榜
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
