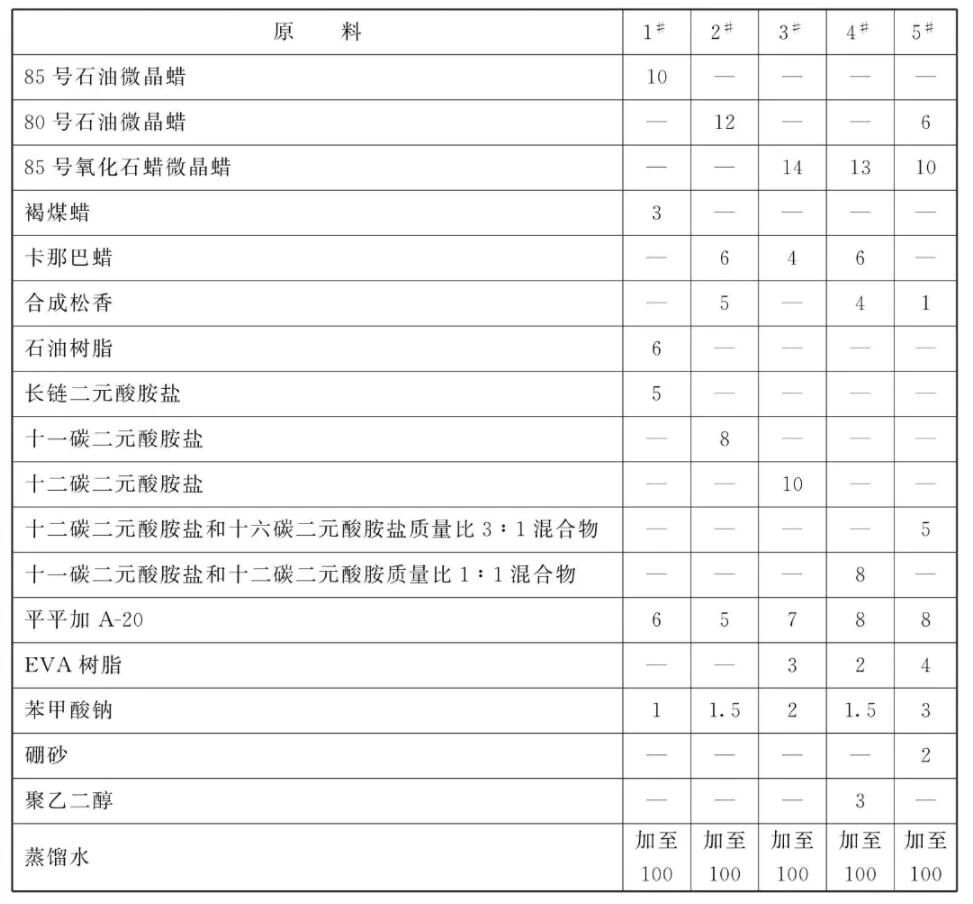

原料配比(质量份)

[制备方法]

    先将长链二元酸与醇胺在40~ 100°C混合反应得到长链二元酸胺盐，反应过程醇胺用量为化学需要量0.8~5倍，将蜡类物质与合成树脂按所需比例混合，在100~ 160°C混合10~ 60min,然后加入预制好的长链二元酸胺盐得到油相混合物。将加有表面活性剂的蒸馏水加热至60~100°C，在搅拌下将油相混合物缓慢加入到水相中，60 ~ 100°C搅拌稳定10~ 60min后加入防腐剂、助剂等，搅拌均匀后即为产品，上述方法中，表面活性剂也可以加入油相混合物中。

[原料配伍]

    本品各组分质量份配比范围为:蜡类物质1~14、合成树脂1~6、有机多元酸胺盐5~10、表面活性剂2~8、防腐剂1~3、助剂0~6、水加至100。

    所述蜡类物质是80~ 85号的石油微晶蜡、氧化微晶蜡、褐煤蜡、卡那巴蜡或它们的混合物。

    所述的有机多元酸胺盐为长链二元酸(如C9~C16二元酸)胺盐，即长链二元酸与醇胺反应生成的长链二元酸胺盐，醇胺包括乙醇胺、二乙醇胺或三乙醇胺等，使用时可以使用一种也可以是几种的混合物。

    所述合成树脂是合成松香树脂、石油树脂、乙烯-醋酸乙烯共聚物，或它们的混合物。

    所述表面活性剂是各种非离子表面活性剂，如聚氧乙烯(20)失水山梨醇单硬脂酸酯、吐温等。

    所述防腐剂是各种常规防腐剂，如苯甲酸钠等。

    所述助剂为本领域中针对具体使用场所添加的适宜助剂，如防冻剂(如乙二醇、硼砂)、抗氧剂等。

质量指标

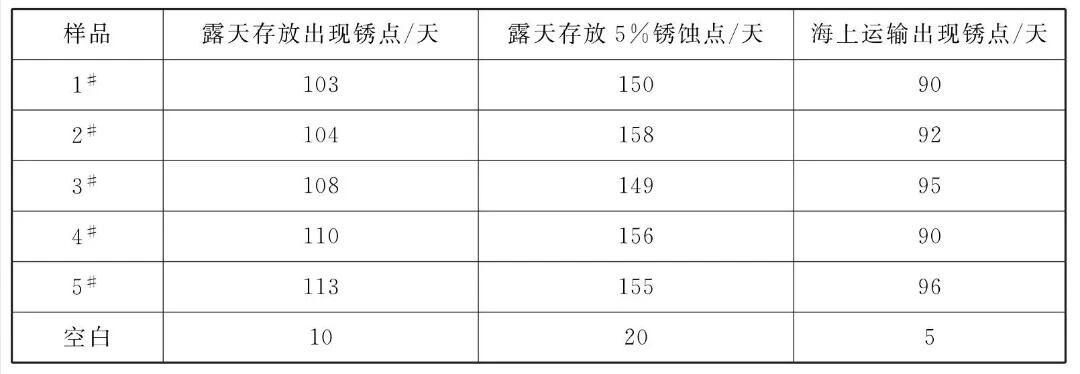

表1    样品处理汽车底盘锈蚀试验结果

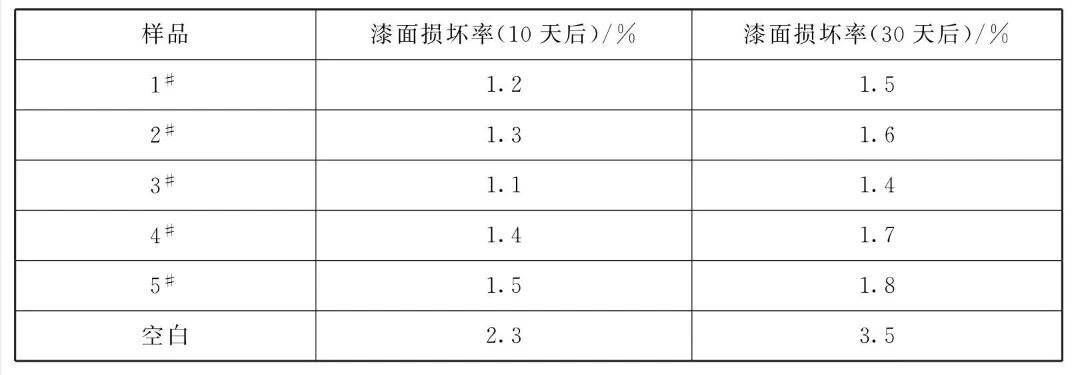

表2    样品处理汽车底盘抗砂石、水滴撞击试验试验结果

[产品应用]本品可用于各种车辆底盘、金属车架及其他漆面物件的防锈保护。

[产品特性]

    本品选用合成树脂，在目标物上形成的防锈保护膜具有弹性，有利于抗击车辆行驶时砂石、水滴的撞击破坏，有利于长期保护。选用适宜的有机多元酸胺盐一方面可以起到良好的防锈作用，另一方面可以与蜡剂和树脂协同配合作用，进一步提高防锈保护时间，提高产品的耐用性能，同时有机多元酸胺盐与其他现有防锈剂相比具有无毒环保的特点。用水做介质使产品无毒无味，产品对环境友好，可改善应用环境，提高产品价值。
