原料配比(质量份)

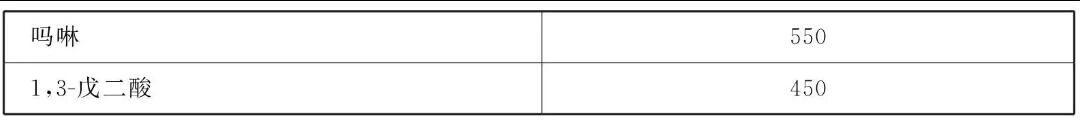

表1    1, 3-戊二酸吗啉

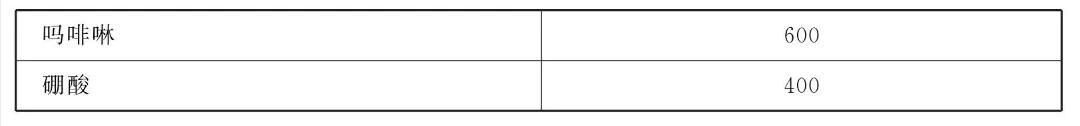

表2    硼酸吗啉

表3    金属防锈剂

[制备方法]

    (1) 1, 3-戊二酸吗啉的制备:在一反应容器中加入吗啉和1, 3-戊二酸搅拌并加温升温至沸腾，控制温度在140~ 150°C，当有大量气体产生时停止加热，使其自然反应60min左右得到1，3-戊二酸吗啉备用。

    (2)硼酸吗啉的制备:在另一反应容器中加入吗啡啉和硼酸，搅拌并加热升温至140~ 160C保温2h，旋转冷却至50~60°C得到硼酸吗啉备用。

    (3)金属防锈剂的制备:在纯水中加入吗啉搅拌使其完全溶解，再加入1，3-戊二酸吗啉搅拌至完全溶解，然后加入硼酸吗啉搅拌至完全溶解，最后加入苯并三氮唑搅拌至完全溶解即可得到本品的金属防锈剂。

[原料配伍]

    本品各组分质量份配比范围为:吗啡啉30~40、1, 3-戊二酸吗啉10~ 15、硼酸吗啉5~ 8、苯并三氮唑0.3~0.5，水加至100。

    所述1，3-戊二酸吗啉是吗啉45~60与1，3-戊二酸40~55反应得到的产物。

    所述硼酸吗啉是吗啉55~70与硼酸30 ~45反应的产物。

    本品可采用直接浸泡、超声、喷淋的方法对设备进行防锈处理。

    本品的防锈机理是:有机缓蚀剂吸附在金属表面形成连续的吸附层，将腐蚀介质与金属隔离，因而起到保护防锈作用。有机缓蚀剂的分子由两部分组成:一部分是容易被金属吸附的亲水极性基，另一部分是憎水或亲油的有机原子团(如烷基)。极性基的一端被金属表面所吸附，而憎水的一端向外形成定向排列，结果腐蚀介质就被缓蚀剂分子排挤出去，使介质与金属表面分隔开，起到保护金属作用。极性基的中心原子N含有独对电子，它与金属的d电子空轨道进行配位结合，而S和O这些原子也都含有孤对电子，所以都能在金属表面进行化学吸附。

质量指标

[产品应用]本品主要用作金属防锈剂。

[产品特性]

    本品的金属防锈剂对铸铁具有很好的防锈效果，并对铜、铝有较好的适应性，与压缩机工质、冷冻机油具有良好的兼容性，适用于压缩机行业的工序间防锈及最终防锈，其残留率较低，并与压缩机工质具有良好的兼容性，可形成极薄的防锈膜，用于工序间防锈，防锈时间长，可达3个月以上，并对铜、铝有较好的适应性，同时本品不含对人体有害物质，对人体无毒、无害，具有良好的环境效果。
