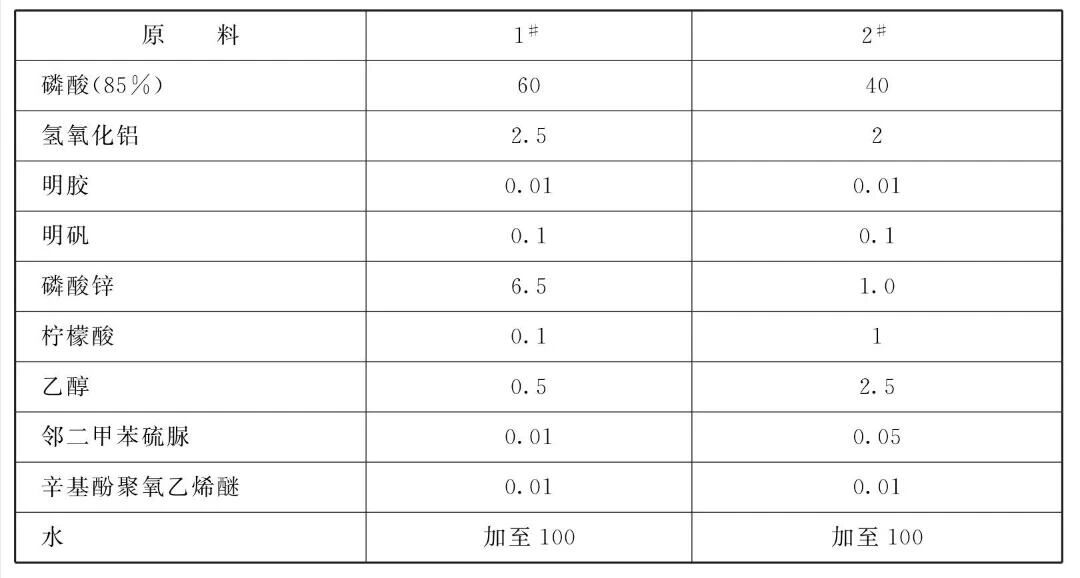

原料配比(质量份)

[制备方法]

    配制时，将磷酸和氢氧化铝混合均匀，适当加热，至溶液澄清，乘热加入邻二甲苯硫脲，搅拌至溶解，得I号液，将动物胶、明矾、适量的水混合，加热溶解，得II号液;将I号液和II号液混合并依次加入磷酸锌、柠檬酸、乙醇、辛基酚聚氧乙烯醚和水，搅拌至全部溶解，配制成的处理剂略带棕色，pH值约为1 ~2,相对密度约1.2~1.4，1#适用于涂刷或喷涂处理金属构件，2#适用于浸泡处理金属构件。

[原料配伍]本品各组分质量份配比范围为:磷酸( 85% ) 15~70、氢氧化铝2.5~4、动物胶0.01 ~ 0.1、明矾0.1 ~0.5、磷酸锌0.5~2、柠檬酸0.1~1、乙醇0.5~2.5、邻二甲苯硫脲0.01~0.1、辛基酚聚氧乙烯醚0.01 ~0.1、水加至100。

    配方中磷酸为除锈成分，氢氧化铝和磷酸锌为主要的防锈成分，采用氢氧化铝替代铝粉，氢氧化铝来源广，价格低廉，可直接同磷酸反应，生成磷酸二氢铝，该反应安全可靠无污染，减少动物胶用量，这样，既能保证成膜光滑、致密、减少流挂，又能降低成本，提高干燥速度和膜层耐温，取消添加高铝熟料粉。添加磷酸锌可增强防锈膜抗水抗温能力;微量的动物胶提高了防护膜同金属基体的附着力，改善了防护膜隔潮和隔绝空气的性能;明矾可防止动物胶质变，提高防护膜的防护性能;柠檬酸作为络合剂;乙醇可提高膜层光滑性和加速膜层干燥，添加柠檬酸和乙醇，可减少工件表面流挂及防止溶液沉淀;微量的辛基酚聚氧乙烯醚作为渗透剂，可提高除锈速度和清除少量油迹，增加处理剂的渗透性，提高除锈速度;邻二甲苯硫脲为缓蚀剂，可防止工件表面的过腐蚀。

[产品应用]本品可广泛用于金属构件涂装前的预处理。

[产品特性]本品化学性能稳定，适用于涂刷或浸泡处理金属构件，除锈速度快、质量高，并能自干成裂。该膜坚韧致密，与金属基体附着力强，可作底漆使用。经处理的金属构件有较好的中远期防锈效果，并能与涂层、镀层良好附着。该处理剂成本低，配制简单安全，无“三废”污染。
