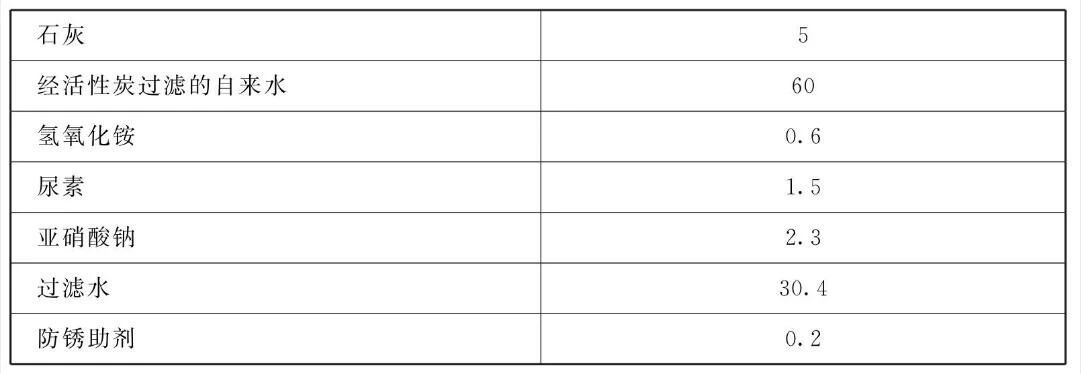

原料配比(质量份)

[制备方法]

    防锈剂的配制方法:将石灰用12倍的水化开，去除未化开的石灰石部分，按去除的质量重新补.上石灰，制得氢氧化钙乳液，然后在乳液中加入氢氧化铵，尿素，制得碱性母液，在碱性母液中加入亚硝酸钠后再补足余量的水，最后在不断地搅拌下加入防锈助剂。

    防锈助剂的生产工艺:在反应釜内加入十二烷基苯磺酸钠和水，夹套中加热升温，不断搅拌，待温度升至80C左右时且烷基苯磺酸钠全部溶解后，逐步加入辛烷基苯酚聚氧乙烯醚-10和椰子油烷基二乙醇酰胺，在另一只锅中隔水加热，将烷基聚氧乙烯醚溶解后，也缓慢加入反应锅中，继续搅拌并降温，待温度降至40°C时加入尿素和六偏磷酸钠。

[原料配伍]

    防锈剂各组分质量份配比范围为:氢氧化钙5~7，氢氧化铵0.4~0.8，尿素1~2，亚硝酸钠1~3，防锈助剂0.15~0.25， 水86 ~95。

    防锈助剂各组分质量份配比范围为:十二烷基苯磺酸钠10~20，平平加(烷基聚氧乙烯醚)1~1.5,TX-10 (辛烷基苯酚聚氧乙烯醚-10)1 ~2，6501 (椰子油烷基二乙醇酰胺) 2~4，尿素6~7，六偏磷酸钠2~3，水62.5~ 78。

[产品应用]

    本品适用于钢铁金属零件加工过程中工艺之间的防锈。可广泛用于机械制造、家用电器、轻工五金等行业。

    用于零件喷漆前处理工艺:先将零件上挂具，然后除油(没有油污或油污轻微的可省去此工序)、水洗(没有以 上除油工序的即可省去此工序)、酸洗、水洗。然后将零件浸入防锈剂2 ~ 3min，自然干燥或烘干。

    防锈剂用于零件装配前防锈处理:只要将经精加工后的零件直接浸入盛有防锈剂的盘中或槽中即可，直至装配前再取出用干净的纱布擦净。

    防锈剂用于仓库贮存钢铁零件的防锈:只要将零件直接浸入盛有防锈剂的盘中即可;较大型的零件不得全部浸入可定期用人工将防锈剂浇喷零件表面。

[产品特性]

本品配制工艺简单，原料易得，不污染加工表面，去除容易，使用方便。
