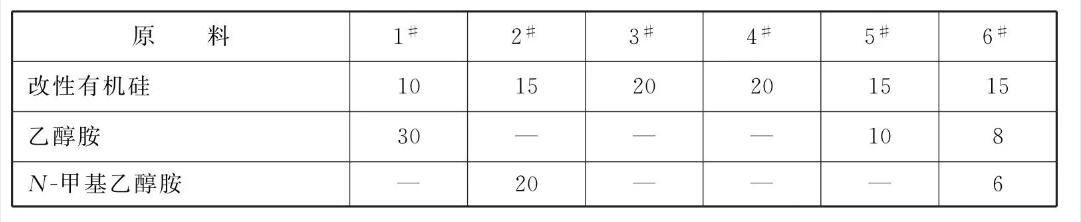

原料配比(质量份)

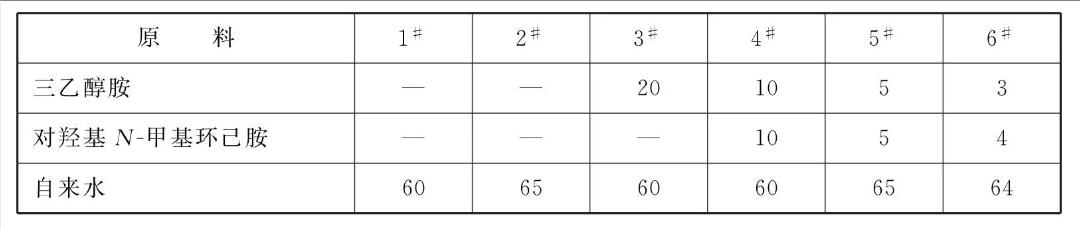

续表

[制备方法]

    将改性有机硅、乙醇胺、N-甲基乙醇胺、三乙醇胺、对羟基N-甲基环己胺，再加入自来水进行搅拌，搅拌均匀后即制得本品防水型阻锈剂。

[原料配伍]本品各组分质量份配比范围为:改性有机硅10~20、氨基醇10~30、水60~ 70。

    所述改性有机硅为烷基烷氧基硅烷，R'Si ( OR3)3，其中R'和R表示烷基。

   所述氨基醇可为乙醇胺、N-甲基乙醇胺、N，N-二甲基乙醇胺、三乙醇胺、对羟基环己胺、对羟基N-甲基环己胺、对羟基N，N-二甲基环己胺中的任意一种或一种以上的混合物。

质量指标

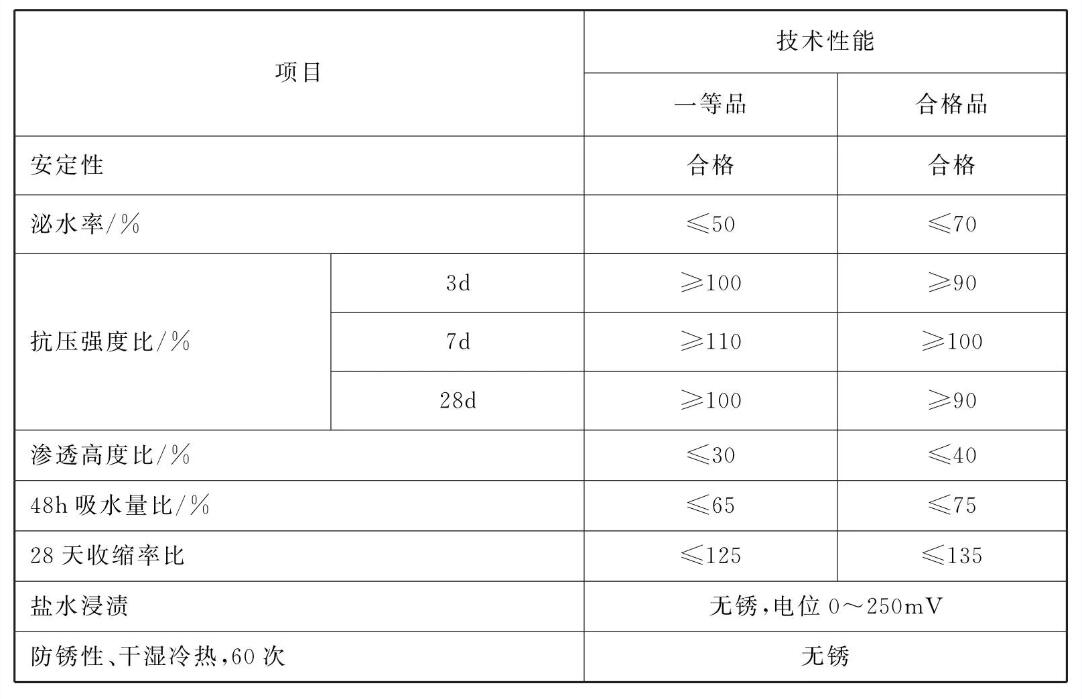

表1    加入本品的钢筋混凝土技术性能

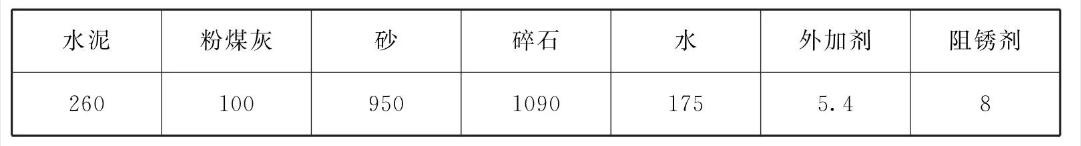

表2    钢筋混凝土配合比 ( kg/m³ )

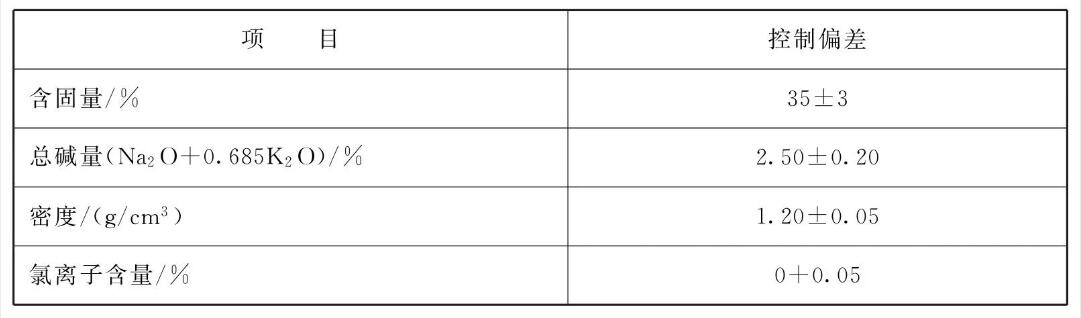

表3    匀质性控制偏差

[产品应用]

本品主要应用于海港工程、沿海建筑、民用建筑等新拌钢筋混凝土结构。

[产品特性]

本品烷基烷氧基硅烷从结构性能关系上看可分为两部分:一部分是防护基团，在此为碳链R,另一部分是结合基团，在此为Si ( OR3)3，是基材上发生成膜作用的部分，首先与水发生水解反应脱去醇，形成三维交联有机硅树脂，其羟基与无机硅酸盐材料(如混凝土、砖、瓦等)有很好的亲和力，从而使它牢固地和基材连接起来，使非极性的有机基团向外排列形成憎水层，改变这些硅酸盐材料的表面特性，对水稳定又能起疏水作用，可溶于乙醚、乙醇等有机溶剂，因而，由于没有封闭基材的毛细管道通道，不妨碍水气由里向外扩散，使基材具有较好的透气性，其相对分子质量较小，渗透性强，可在基层内2~ 10mm的毛细孔内壁形成一层均匀致密且明显的立体憎水结构网络，使材料表面形成永久的保护层，降低有害离子的渗透速度，防止钢筋锈蚀并能提高材料的耐候和耐腐蚀性能。

    本品对混凝土凝结时间、混凝土强度无负面影响，且具有用量低、阻锈性能高的特点。对混凝土结构自防水和防止钢筋锈蚀具有显著功效，并同时兼有减水、引气、保塑以及防腐蚀功能，可同时作为混凝土泵送剂、防水剂、阻锈剂使用的外加剂。
