多功能固态金属防锈材料-易镀表面处理

首页 > 试用 > 多功能固态金属防锈材料

多功能固态金属防锈材料

[制备方法]

(1)将甲基纤维素、乙基纤维素、乙酸纤维素、聚乙烯醇加入反应釜中在80~ 140°C温度下加入甲，醛，在甲醛催化剂作用下生成乳白色黏料，再复合形成透明胶液;

(2)透明胶液用氢氧化钠(浓度30% )中和后，添加植酸钠、苯并三氮唑、抗氧剂、抗闪锈剂、增塑剂、抗静电剂搅拌均匀;

(3)混合液升温到160~180°C，加入环氧树脂EP44，机械油混合均匀，在120~ 160°C高温真空下脱水、除泡，得产品。

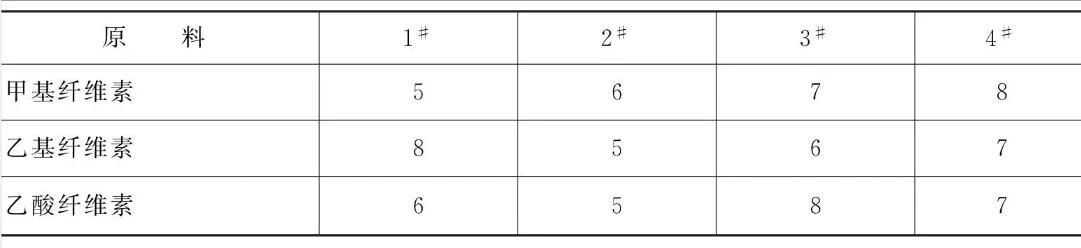

原料配比(质量份)

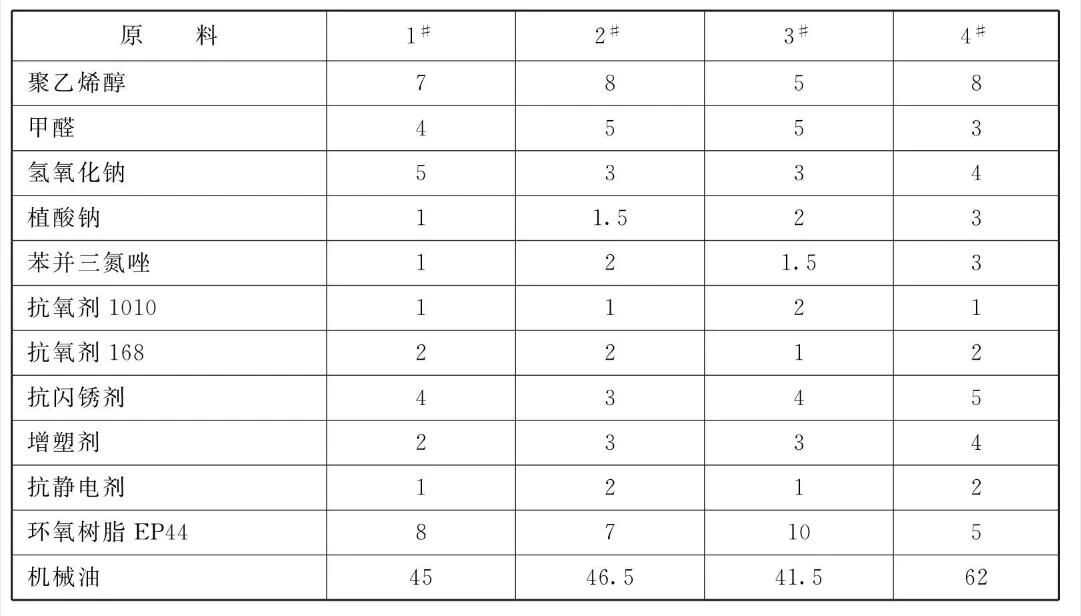

续表

[制备方法]

(2)透明胶液用氢氧化钠(浓度30% )中和后，添加植酸钠、苯并三氮唑、抗氧剂、抗闪锈剂、增塑剂、抗静电剂搅拌均匀;

(3)混合液升温到160~180°C，加入环氧树脂EP44，机械油混合均匀，在120~ 160°C高温真空下脱水、除泡，得产品。

[原料配伍]

本品成膜剂为纤维素材料;抗闪锈剂为苯并三氮唑、植酸钠;增塑剂为油溶性增塑剂，如邻苯二甲酸二丁酯;抗静电剂为油溶性抗静电剂;机械油为浅色机械油。

[产品应用]本品用于各种精密零部件的工序间防锈和长期封存的防锈。

[产品特性]本品熔融后即可浸涂，能快速自干，使用方便;膜层薄、透明可剥;耐酸碱、耐老化、耐腐蚀性好，防锈可达5~12年;抗静电、防碰撞、防划伤、环保性好;膜层不粘手、无油腻。
