[制备方法]将一元酸、水和部分基础油混合，并加热至70~ 85°C使一元酸溶解，加入氢氧化钙、氢氧化锂和二元酸，其中三者可以同时加入，也可以先加入氢氧化钙，使部分一元酸首先与氢氧化钙反应生成钙皂，反应约5 ~ 20min，再加入二元酸和氢氧化锂。然后密闭容器，升温至100~ 170°C，优选110~ 160°C，保持反应压力0.1~0.6MPa，优选0.1~0.5MPa，反应时间为0.5~ 5.0h,优选0.6~3.0h，卸压，继续升温至205~215°C，加入余量基础油循环冷却，得到基础脂。在基础脂中加入添加剂，最后进行均化处理和脱气，得到均匀、光亮的润滑脂。

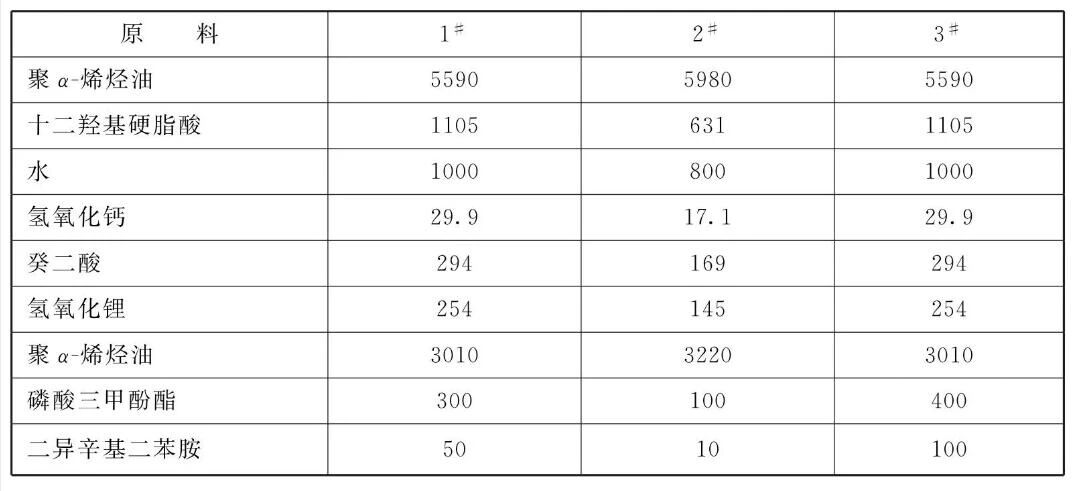

原料配比(质量份)

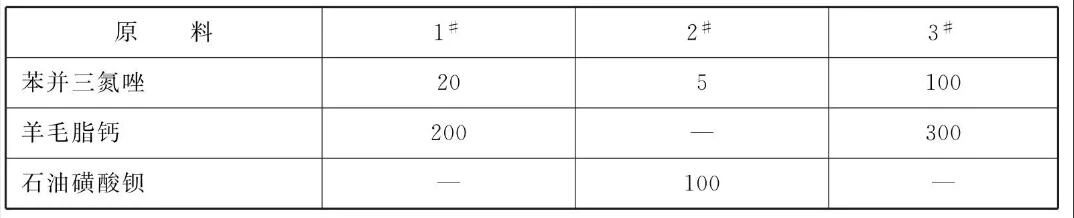

续表
[制备方法]将一元酸、水和部分基础油混合，并加热至70~ 85°C使一元酸溶解，加入氢氧化钙、氢氧化锂和二元酸，其中三者可以同时加入，也可以先加入氢氧化钙，使部分一元酸首先与氢氧化钙反应生成钙皂，反应约5 ~ 20min，再加入二元酸和氢氧化锂。然后密闭容器，升温至100~ 170°C，优选110~ 160°C，保持反应压力0.1~0.6MPa，优选0.1~0.5MPa，反应时间为0.5~ 5.0h,优选0.6~3.0h，卸压，继续升温至205~215°C，加入余量基础油循环冷却，得到基础脂。在基础脂中加入添加剂，最后进行均化处理和脱气，得到均匀、光亮的润滑脂。
[原料配伍]本品以润滑剂为基准，组分为:复合锂、钙皂稠化剂3% ~ 20%，磷酸酯0.1% ~ 5.0%，抗氧剂0.01%~3.0%，复合防锈剂0.1% ~ 5.0%，余量为聚a烯烃油。所述的复合锂、钙皂稠化剂含量为3%~ 20%，优选7%~ 15%; 所述的基础油为聚a-烯烃油;所述的磷酸酯，可以是磷酸三甲酚酯、亚磷酸二正丁酯、磷酸三苯酯和磷酸三乙酯，最好是磷酸三甲酚酯;所述的抗氧剂为芳胺类抗氧剂，可以是二苯胺、二异辛基二苯胺、苯基-a-萘胺，最好是二异辛基二苯胺;所述的复合防锈剂为两种组分，一种为苯三唑脂肪酸胺盐类防锈剂，可以是苯并三氮唑、苯三唑十八胺，最好是苯并三氮唑;另一组分为有机羧酸盐类防锈作用，而且可以增加润滑脂的黏附性。
[产品应用]本品适用于海军舰载或沿海地区的飞机使用。
[产品特性]本品具有突出的防锈性，良好的高低温型、机械安定性、胶体安定性、极压性和橡胶密封件的相容性。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
