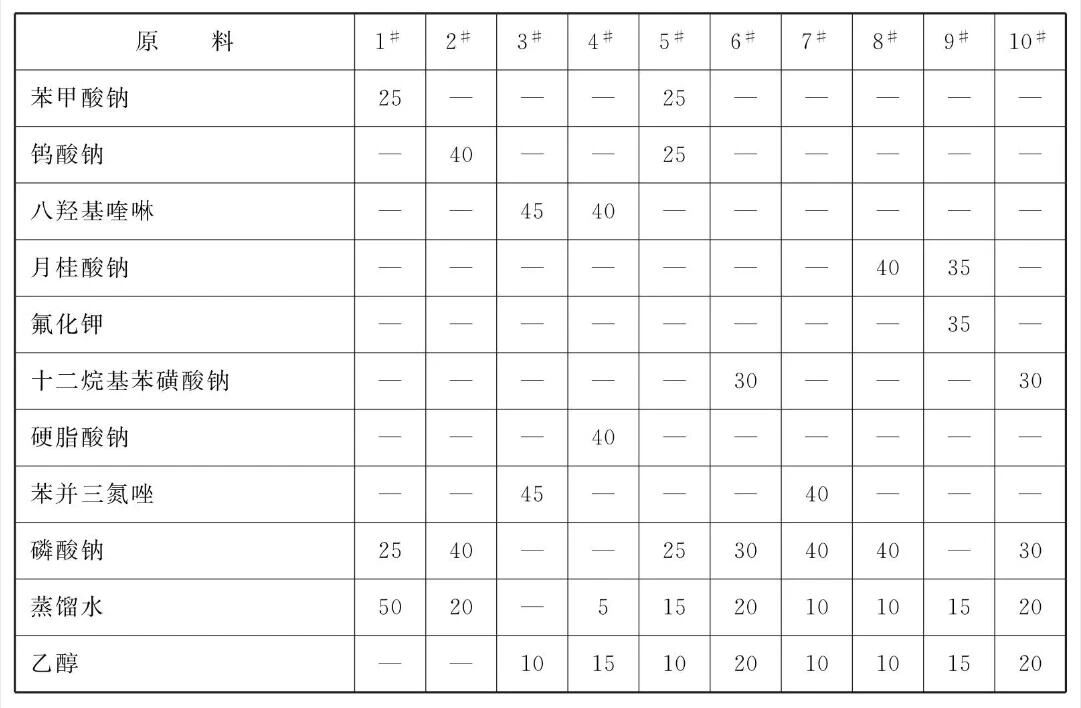

原料配比(质量份)

[制备方法]

按配比将各组分混合，搅拌均匀即得本品缓蚀剂。

[原料配伍]本品各组分质量份配比范围为:方案一:有机物5~90、余量为溶剂。方案二:无机物5~90、余量为溶剂。方案三:有机物复配25~40、余量为溶剂。

    方案一:所述有机物选自十二烷基苯磺酸钠、十二烷基磺酸钠、十二胺、苯甲酸钠、咪唑啉、苯并三氮唑、硫脲、8-羟基喹啉、肌醇六磷酸酯、聚丙烯酰胺、六亚甲基四胺、月桂酸盐、肉豆蔻酸盐、棕榈酸盐、硬脂酸盐中的一种或多种，优选2至3种，余量为溶剂，所述溶剂为水和乙醇中的一种或两种。

    方案二:所述无机物选自磷酸盐、多聚磷酸盐、磷酸二氢盐、磷酸品、一氢盐、钨酸盐、钼酸盐、氟化物、亚硝酸盐中的一种或多种，优选2至3种，余量为溶剂，所述溶剂为水和乙醇中的一种或两种。

   方案三:有机物复配，所述无机物选自磷酸盐、多聚磷酸盐、磷酸二氢盐、磷酸一氢盐、钨酸盐、钼酸盐、氟化物、亚硝酸盐中的一种或多种，优选磷酸盐、钨酸盐、氟化物中的一种或多种;所述有机物选自十二烷基苯磺酸钠、十二烷基磺酸钠、十二胺、 苯甲酸钠、 咪唑啉、苯并三氮唑、硫脲、8-羟基喹啉、肌醇六磷酸酯、聚丙烯酰胺、六亚甲基四胺、月桂酸盐、肉豆蔻酸盐、棕榈酸盐、硬脂酸盐中的一种或多种，优选十二烷基苯磺酸钠、苯甲酸钠、苯并三氮唑、月桂酸钠、8-羟基喹啉中的一种或多种，余量为溶剂，所述溶剂为水和乙醇中的一种或两种。

    本品提供的缓蚀剂属于水溶性，利用特性吸附的有机物、成膜型的无机物和通过有机物无机物之间的协同效应作用，获得了优异的缓蚀效果，可在较宽的温度范围较好地抑制镁合金材料在冷却液中的腐蚀。该缓蚀剂产品具有适用范围，在-50 ~ 90°C的汽车冷却液中，用量只需100~1000mg/kg即可有效抑制镁合金在汽车冷却液中的腐蚀，常温下缓蚀率在90%以上，高温下的缓蚀率也可达80%以上。

[产品应用]本品主要应用于抵制镁合金在汽车冷却液中的腐蚀。

[产品特性]本品缓蚀剂采用特性吸附的有机物和成膜型的无机物，可在较宽的温度范围很好地抑制镁合金材料在冷却液中的腐蚀，具有适用范围广、用量少、效率高、无毒无异味、完全水溶、制作简便、成本低廉、适用温度范围广、协同作用强、使用方便、综合性能优良等特点。直接向汽车冷却液中添加100~1000mg/kg本品缓蚀剂，可有效抑制镁合金发动机的腐蚀，可解决镁合金材料在常温及高温下在汽车冷却液中的腐蚀问题，可对镁合金提供有效保护。
