[制备方法]将各组分溶于水混合均匀即可。
[原料配伍]本品各组分质量份配比范围为:成膜剂140~ 160、无机钝化剂5~6、缓蚀剂4~ 5、稳定剂20~30、pH值调节剂5~12、固化剂2~4、去离子水750~760。
所述成膜剂为水性的丙烯酸树脂或聚氨酯有机树脂。
所述无机钝化剂为高锰酸钾或硫酸氧钛。

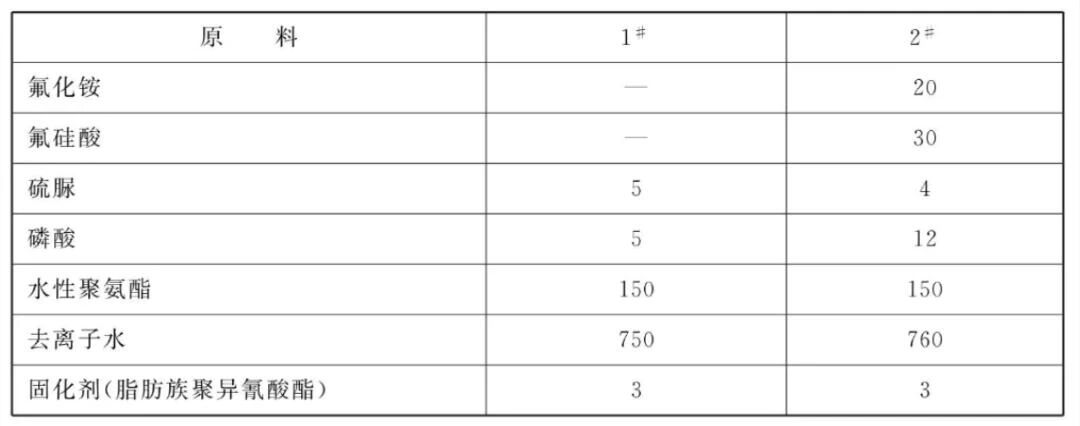

原料配比(质量份)
续表
[制备方法]将各组分溶于水混合均匀即可。
[原料配伍]本品各组分质量份配比范围为:成膜剂140~ 160、无机钝化剂5~6、缓蚀剂4~ 5、稳定剂20~30、pH值调节剂5~12、固化剂2~4、去离子水750~760。
所述成膜剂为水性的丙烯酸树脂或聚氨酯有机树脂。
所述无机钝化剂为高锰酸钾或硫酸氧钛。
所述缓蚀剂为硫脲或苯并三唑。
所述稳定剂可以选用磷酸二氢钾、磷酸二氢钠等磷酸盐、氟化铵、氟硅酸钠等任一种。
所述pH值调节剂为磷酸。
[产品应用]本品主要应用于镀锌板表面耐蚀性的钝化处理。
钝化液的处理工艺为:在室温、pH值为2~6的条件下，用滚涂、浸涂等方法将钝化液涂覆于镀锌板表面，80°C以上温度固化10s以上。
[产品特性]与现有技术相比，本品中有机成膜剂作为骨架材料发挥作用，无机添加剂在成膜过程中不参加反应，或部分未参加反应，而是包裹在有机膜中，在有机膜发生破损时，无机添加剂通过破损处潮湿的液膜产生二次钝化效应，产生类似六价铬的“自愈”功能，从而获得耐蚀性能优良的钝化膜，并实现了环保型钝化膜的制备。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
