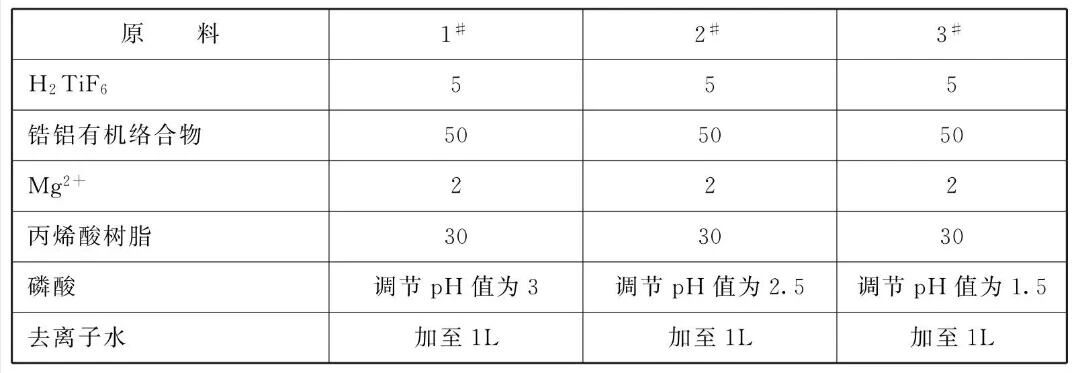

原料配比(质量份)

[制备方法]室温下，用磷酸调节去离子水的pH值为1~3，加入锆铝有机络合物搅拌至澄清，依次加入H₂TiF₆、Mg²⁺、 丙烯酸树脂至搅拌均匀，即可。

[原料配伍]本品各组分质量份配比范围为:选自钛、锆和硅的金属元素的氟络合物4~6、锆铝有机络合物49~51、Mg²⁺、 Al³⁺二价或高价的金属离子1~3、水溶性高分子化合物29~ 31、pH值调节剂调节pH值为1~3、去离子水加至1L。

    所述选自钛、锆和硅的金属元素的氟络合物，为H₂ZrF₆、H₂TiF₆和H₂SiF₆;中的至少一种。

    所述锆铝有机络合物，即含有锆铝金属离子和多羟基化合物的络合物。

    所述Mg²⁺、Al³⁺二价或高价的金属离子，选自Mg (NO₃)₂、MgO和Al ( NO₃)₃中至少一种。

    所述水溶性高分子化合物，选自丙烯酸树脂、羟基苯乙烯、烷基酰胺树脂中的至少一种。

    所述pH值调节剂，选自磷酸、盐酸、乙酸、硝酸、氢氟酸中的至少一种。

    其用途的特征在于:用于钢铁类、合金类金属材料的表面处理，包括镀锌系列钢板、铝合金材料、镀锡钢板。

    本品涉及的金属表面处理组合物，其特点在于选择了一种具有特殊结构的锆铝双金属有机络合物，此络合物具有羟基亲水性基团，能与金属锌表面的腐蚀产物发生缩合反应生成M-O-R基团，能显著增加转化膜的附着力。同时，能与组分Mg²⁺、Al³⁺二价或高价的金属离子交联形成致密又具有一定自愈能力的转化膜，增加耐腐蚀性能。

    本品的金属表面处理组合物的另一特点在于不包含有毒重金属元素，以适应环保要求。所添加的组分Mg²⁺、Al³⁺二价或高价的金属离子都为无毒的金属元素，对于有机膜层能够起到很好的交联作用，增加金属钢板表面转化膜的耐腐蚀性。

    由于本品的金属表面处理组合物包含选自钛、锆和硅中的至少一种金属元素的氟络合物，此种络合物在金属表面形成钛、锆和硅中的至少一种金属元素的氧化物，提高了金属的耐腐蚀性能。

    本品中的水溶性高分子化合物丙烯酸等本身易成膜，再加与锆铝有机络合剂交联，提高了膜层的致密性。

[产品应用]本品主要应用于钢铁类、合金类金属材料的表面处理，包括:镀锌系列钢板、铝合金材料、镀锡钢板。

[产品特性]本品的目的在于克服现有技术的不足，提出了用锆铝双金属有机络合物代替硅烷，在新配方新制法的前提下得到新的无铬金属表面处理组合物。它不包含六价铬离子和有毒的金属离子，不仅能提供耐蚀性能好的金属表面转化膜，而且储存稳定性能较好，可以满足环保要求，能完全替代有毒的铬酸盐钝化技术及已有的无六价铬金属表面处理剂类产品。
