耐海水腐蚀镍基多元合金的酸性化学镀液

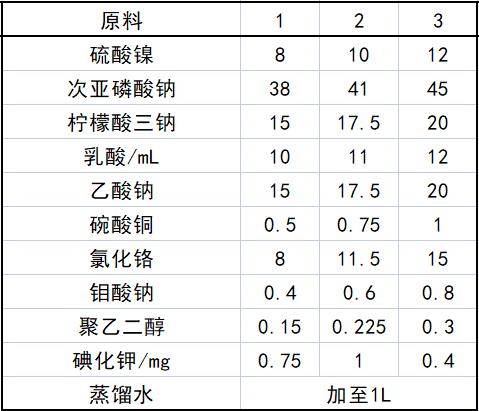

原料配比(g)

制备方法
    先用蒸馏水或去离子水分别溶解原料，然后在搅拌条件下把硫酸铜、柠檬酸三钠、乙酸钠、乳酸、聚乙二醇、亚磷酸钠、稳定剂、氯化铬、钼酸钠依次加入硫酸镍溶液中，稀释到接近要求浓度，用氨水调整化学镀镍溶液的pH至4.6～6、再稀释到接近要求浓度，在室温下静置10h，然后过滤，便完成了整个镀液的配制过程。

原料配伍
    本品各组分配比范围为（g）：硫酸镍8～12、次亚磷酸钠38～45、柠檬酸三钠15～20、乳酸10～12mL、乙酸钠15～20、硫酸铜0.5～1、氯化铬8～15、钼酸钠0.4～0.8、聚乙二醇0.15～0.3、碘化钾0.5～1mg、蒸馏水加至1L。

产品应用
    本品主要应用于合金的化学镀。

    将表面积为3c㎡的合金钢板经砂纸打磨、碱性除油、清水彻底冲洗、15％盐酸中酸洗30s、清水彻底冲洗、1.5％盐酸中活化30s，蒸馏水冲洗后，立即放人上述溶液中施镀20min，取出放入含聚乙二醇与柠檬酸三钠的60℃蒸馏水溶液中清洗3min，浸泡1min，立即放入镀液中再施镀20min，如此反应四次，在低碳钢板上得到16μm的均匀、致密、光滑的镍—磷多元合金镀层，将镀层在5％NaCl溶液中浸泡30天后，观察不到腐蚀，用称重法测腐蚀实验前后的质量，失重为零。

产品特性
    本品获得的化学镀镍层为非晶态的均匀、光亮、平滑致密、结合力强的镀层。镀层的脆性较镍—磷二元合金得到改善。镀液稳定性好，镀层致密度高，镀层中较高的铜含量可以使镀层免遭海生物的吸附。镀层在海水中的耐蚀性优于铜基合金，克服了其他方法制备的镍基合金的易点蚀的缺点。在海水腐蚀环境下，镀层的耐蚀性优于电镀锌—镍层，是一种理想的替代电镀镉层的化学镀层。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
