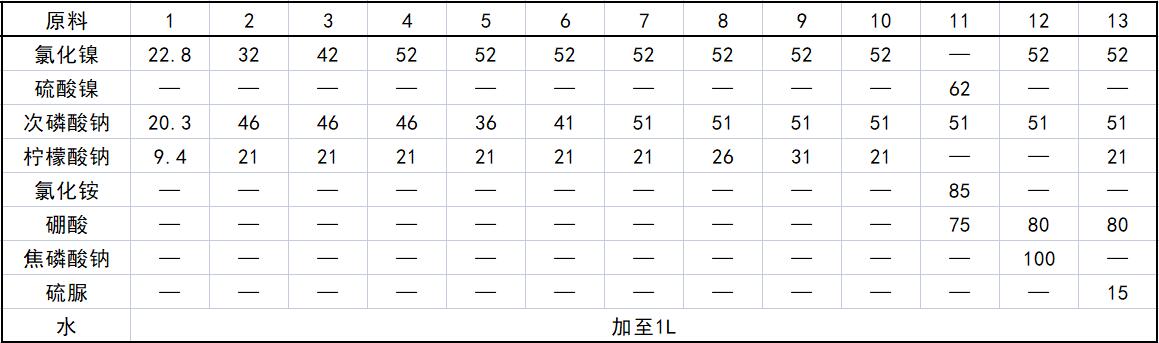

原料配比(g)
制备方法
取氯化镍、次磷酸钠、柠檬酸钠分别溶解在少量水中。将溶解的氯化镍溶液倒入柠檬酸钠溶液中混合均匀。再将溶解的次磷酸钠溶液倒入上述溶液中，混合均匀。用蒸馏水将上述溶液稀释到1L，并用1mol／L氢氧化钠溶液调节pH至11。
原料配伍
本品各组分配比范围为(g)：氯化镍20～60、次磷酸盐20～60、柠檬酸盐9～25（或焦磷酸盐100～120、或氨化铵80～90）、硼氢化钾（或硼氢化钠）5～10、硼砂（或硼酸）70～90，水加至1L。
产品应用
本品主要应用于金属零件的化学镀。使用本品镍磷合金镀液的化学镀工艺是：将铜基片浸入1mol／L盐酸溶液中，水洗，化学除油，水洗，浸入二甲苯中进行活化处理，浸入丙酮中，浸入酒精中，水洗，放入本品镍磷合金镀液中，加入诱导剂硼氢化钾（或硼氢化钠）在10～80℃浸镀1～5h，水洗，热风吹干。
产品特性
本品化学镀镍磷合金镀液和化学镀工艺，可以在10～80℃温度范围内进行化学镀镍磷合金，可以在低温下进行化学镀，降低了化学镀的能耗，并且镀层致密、颗粒均匀，有较高的镀速。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
