化学镀Ni-P／Ni-P-PTFE液

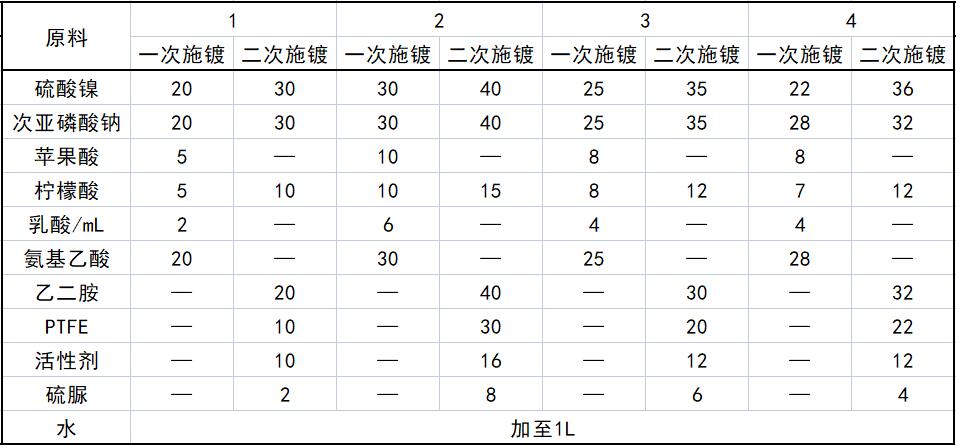

原料配比(g)

制备方法
    将各组分溶于水，搅拌均匀即可。
原料配伍
    本品各组分配比范围为(g)：一次施镀：硫酸镍20～30、次亚磷酸钠20～30、苹果酸5～10、柠檬酸5～10、乳酸2~6mL、氨基 乙酸20～30、水加至1L。

    二次施镀：硫酸镍30～40、次亚磷酸钠30～40、乙二胺20~40 PTFE10～30、柠檬酸10～15、活性剂10～16、硫脲2～8、水加至1L。

    本品由于采用化学沉积的方法，制备了Ni-P／Ni-P-PTFE复合结构镀层，改变了单一Ni-P镀层的耐磨性差的缺点，同时改善了Ni-P-PTFE镀层硬度低的缺点。在原有Ni-P合金基础上制备出具有高硬度和自润滑性的耐磨复合结构镀层。

    通过进行温度、pH值、络合剂、表面活性剂等工艺条件对镀层结构、成分、结合力、摩擦系数和磨损率影响的实验研究，提出了优化的工艺配方体系。同时该技术工艺稳定、操作简便、投资少、易于实现自动化控制和批量生产。

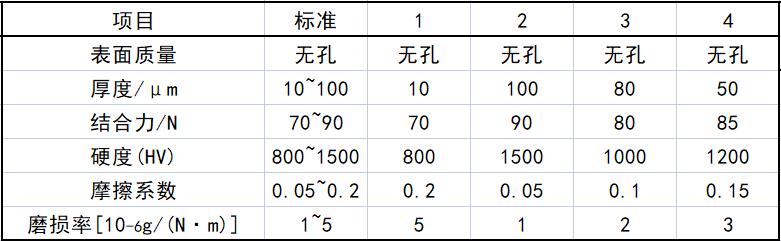

质量指标

产品应用
    本品主要应用于化学镀Ni-P／Ni-P-PTFE。

    本品化学镀Ni-P／Ni-P-PTFE复合结构镀层的工艺步骤如下：①除油除锈；②超声清洗；③盐酸活化；④一次施镀，温度80～90℃，pH为4～6，时间1h；⑤水洗；⑥二次施镀：温度85～95℃，pH为6～7，时 间2h；⑦水洗。

产品特性
    化学镀方法工艺简单、成本低、效率高，能耗低、适合批量生成。化学镀Ni-P／Ni-P-PTFE复合结构镀层内层为结合力和硬度高的Ni-P非晶态镀层，外层为磨损率小的自润滑Ni-P-PTFE复合镀层。制备的新型Ni-P／Ni-P-PTFE复合结构镀层除本身耐磨外，润滑组元的存在还可以实现自润滑，起到减摩的作用。制备的新型Ni-P／Ni-P-PTFE复合结构镀层可以在无润滑的环境下使用。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
