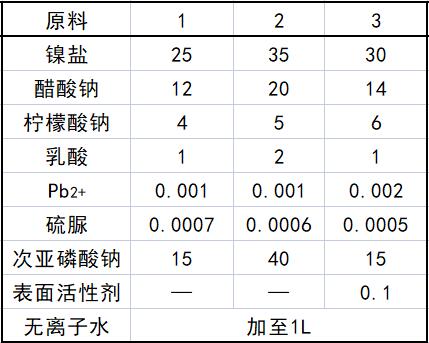

原料配比(g)
制备方法
取各组分，分别溶于去离子水中，在搅拌下将醋酸钠、柠檬酸钠、乳酸、Pb2+、硫豚依次溶于镍盐中，继续搅拌，将次亚磷酸钠倒人上述混合溶液中，加人表面活性剂中，稀释至1L，用酸调pH为4.6～4.8，升温至80～90℃，施镀10min即可。
原料配伍
本品各组分配比范围为(g)：锦盐25～45、醋酸钠10～25、柠檬酸钠2～10、乳酸1～4、Pb2+0.001～0.005、硫尿0.0005～0.001、次亚磷酸钠15～30、表面活性剂0.1、无离子水加至1L。
产品应用
本品主要应用于管式金属内腔化学镀镍-磷合金。
产品特性
在按常规化学镀锦流程经镀前处理、化学镀覆及后处理等阶段以后，镀件可得理想的镀覆效果，施镀10min，可获得2.5～5μm的镀层（镀速在15～30pm/h），其含磷量在7%～9%，镀层硬度可达600kg/mm2，热处理后可达900kg/mm2以上。有广泛应用价值。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
