不锈钢表面高磷化学镀Ni-P合金的化学镀液

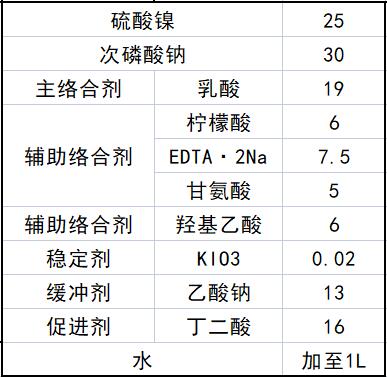

原料配比(g)

制备方法
    将各组分溶于水混合均匀即可。

原料配伍
    本品各组分配比范围如下(g)。硫酸镍25～30、次磷酸钠 25～30、主络合剂：乳酸15～30、辅助络合剂：柠檬酸4～10、EDTA· 2Na 4～15、甘氨酸5～15、羟基乙酸5～18、稳定剂：KIO₃ 0.01～0.04、 缓冲剂：乙酸钠10～20、促进剂：丁二酸12～20。

    本品是以硫酸镍为主盐，以次磷酸钠为还原剂；乳酸为主络合剂， 以提高镀速和镀液稳定性、延长镀液的使用寿命；以柠檬酸、EDTA· 2Na、甘氨酸、羟基乙酸为辅助络合剂，以提高镀层的含量和细化镀层 的晶粒度，使镀层致密，降低孔隙率；以丁二酸为促进剂，提高镀液的 镀速和稳定镀液；稳定剂选定为KIO₃，缓冲剂选定为乙酸钠；非离子型 表面活性剂聚乙二醇的加入可改善镀层的晶粒细度，提高镀层耐蚀性和 镀液热稳定性。

    本品磷化液的工艺条件：pH为4.5～5，温度（80±5）℃，施镀时间 2h。本品配方的磷化液镀速在11～13μm／h，镀层含磷量在10.5％～ 13％；镀液稳定性超过2500s。

产品应用
    本品主要应用于不锈钢电镀。

    采用以下工艺进行化学镀：有机溶剂除油-水洗1-碱液除油-水洗2-水洗3-活化-闪镀镍(WoodS预镀镍)-水洗4-中和1-纯水洗5-化学镀镍(本品的化学镀镀液)-水洗6-中和2-水洗7-水分干燥1-除氢-钝化封孔-水洗8-水分干燥2-性能检验。

    本品磷化液的工艺条件：pH为4.5～5.0，温度（80±5）℃，施镀时间2h。本品配方的磷化液镀速在11～13μm／h，镀层含磷量在10.5％～13％；镀液稳定性超过2500s。

产品特性
    本品的化学镀镀液，在不锈钢表面镀出的高磷镀层，具有优良的耐酸、碱和盐腐蚀性，特别是耐Cl腐蚀性优于304不锈钢本体；在力学性能方面，镀层硬度在450～550HV，高于304不锈钢本体。提高了不锈钢耐Cl的腐蚀性和耐磨性，扩大不锈钢的应用领域。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
