镁合金化学镀镍液(8)

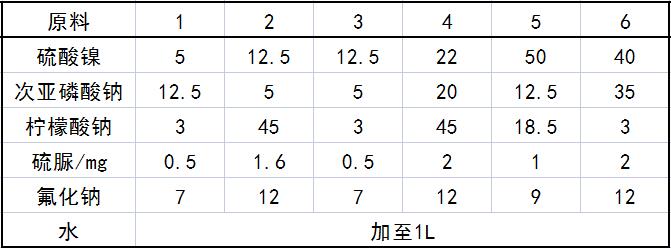

原料配比(g)

制备方法
    将原料分别用水溶解，然后混合稀释至1L。即获得本品镁合金化学镀镍溶液。

原料配伍
    本品各组分配比范围为(g)：硫酸镍5～50、次亚磷酸钠5～50、络合剂柠檬酸钠3～45、稳定剂硫脲0.5～2mg、腐蚀抑制剂氟化钠7～12、水加至1L。

    络合剂可用下列试剂之一或两种及两种以上的混合物代替：柠檬酸、乙酸钠、硼酸、乙二胺四乙酸或其钠盐、乳酸、苹果酸及丁二酸。

    稳定剂可用下列试剂之一或两种及两种以上的混合物代替：钼酸铵、重金属如铅、锡、镉的醋酸盐。

    腐蚀抑制剂可用下列试剂之下或两种及两种以上的混合物代替：氢氟酸、氟化氢盐、氟硼酸盐。

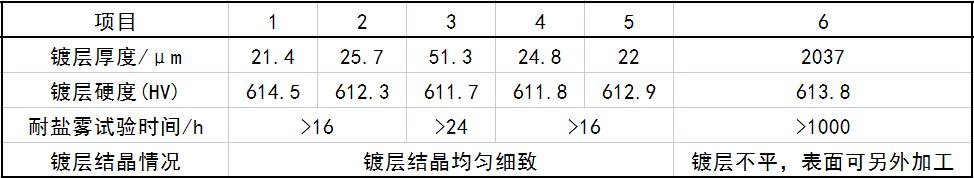

质量指标

产品应用
    本品主要应用于镁合金化学镀镍。

    用本品镁合金化学镀镍溶液进行镁合金表面镀镍工艺，包括以下工艺步骤。

    (1)先将表面清洁的镁合金部件放入浓度15％的硝酸溶液中处理10～60s，然后在水中洗净。

    (2)再在浓度40％的氢氟酸中浸1～10min，然后在水中洗净。

    (3)将经上述处理后的镁合金部件浸渍于用浓氨水调至pH为5～7的上述化学镀镍溶液中进行化学镀镍，其工作温度为82～90℃，施镀时间按所需获得镀覆层厚度而定。

    (4)水洗后烘干。

产品特性
    化学镀镍溶液的成分简单，配制方便，成本较低，各种成分浓度可在较大范围内变化，稳定性好，配制后可长期存放，操作十分方便，镀速高。当本品的镀液作为一次性（即一次镀后不再调整成分，而将其在40％氢氟酸中处理1～10min，然后在水中洗净，废液丢弃）镀液使用时，可在较高负载量的情况下一次性长时间施镀使镀液中的有效成分接近耗尽，施镀过程无需进行工艺监控。加温的方式采用水浴。利用该品可在镁合金表面镀覆功能性镀层。获得的化学镀镍层均匀光亮、平滑致密、结合力强，镀层为含磷量2％～11％的非晶态镍磷合金。镀速高达25μm／h，镀层可多次施镀，厚度可达2mm。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
