镁合金化学镀镍液(1)

原料配比(g)

1．碱性化学镀镍溶液
硫酸镍            30            次磷酸钠            30
柠檬酸钠         25                 水              加至1L
氟化氢铵         15

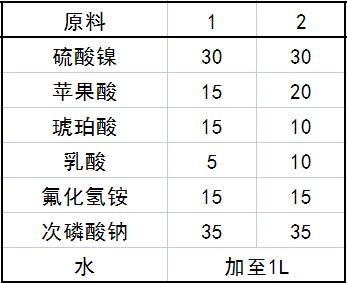

2．酸性化学镀镍溶液

3．活化溶液

氟化氢铵            8            丙酸            4
磷酸二氢铵         5             水          加至1L
硼酸                   2
制备方法

    (1)化学镀镍溶液的制备：将各组分分别用少量水溶解，然后混合稀释至1L，并用浓氨水及硫酸将溶液的pH调整pH至8.0，即可得到碱性化学镀镍溶液。pH至4.7，即可得到酸性化学镀镍溶液。

    (2)活化溶液的制备：将各组分分别用少量水溶解，然后混合稀释至1L，并用浓氨水及硫酸将溶液的pH调整至5.5，即可得到活化溶液。

原料配伍
    本品各组分配比范围如下(g)。碱性化学溶液包括：硫酸镍29～31、柠檬酸钠24～26、氟化氢铵14～16、次磷酸钠29～31、水加至1L。

    酸性化学溶液包括：硫酸镍29～31、苹果酸15~20、琥珀酸1~15、 乳酸5～10、氟化氢铵14～16、次磷酸钠34～36、水加至1L。

    活化溶液包括：氟化氢铵7～9、磷酸二氢铵4～6、硼酸1～3、丙酸 3～5、水加至1L。

产品应用
    本品主要应用于镁合金化学镀镍。其步骤主要包括：

    (1)前处理，先将一镁合金样品进行除灰、清洗、烤干、表面喷砂 处理；

    (2)活化处理，将经上述步骤处理过的镁合金样品浸渍于一活化溶液 中，生成一化学转化膜；

    (3)碱性化学镀镍，将其上附有化学转化膜的镁合金样品浸渍于一碱 性化学镀镍溶液中；

    (4)酸性化学镀镍，最后将经上述步骤处理后的镁合金样品浸渍于上 述之酸性化学镀镍溶液中；

    (5)烘烤，将经处理后的镁合金样品进行烘烤。

    本品还提出了一种镁合金化学镀镍工艺，其中，上述每两个步骤之间 还需经过超声波去离子水洗的步骤。且上述步骤(1)在进行表面喷砂的 过程中，气压保持在0.03～0.07MPa，使用的砂砾为尺寸在80～200目之 间的棕刚玉、白刚玉、铁砂及玻璃珠。

    将该镁合金样品经一活化溶液处理后，用水洗净，并将该样品浸渍于 一碱性化学镀镍溶液中，处理一段时间后，从该溶液取出该镁合金样品并 用水洗净，随后将该镁合金样品浸渍于上述酸性化学镀镍溶液中处理10～ 120min，且该酸性化学镀镍溶液pH保持在4.2～5.5，温度在75～85℃ 之间，经上述处理后再进行烘烤。

产品特性
    经过本品化学镀镍工艺之后，在镁合金表面上得到的镀 层含磷量在11％～12％之间，所形成的高磷镀层耐腐蚀能力好，且金属 质感强。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
