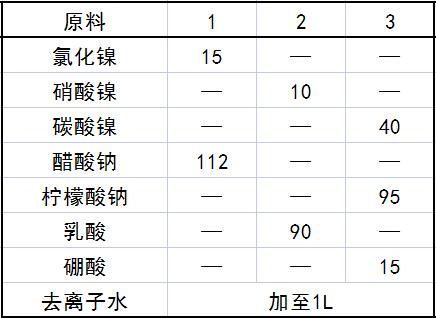

原料配比(g)
制备方法
将各组分溶于水，搅拌均匀即可。
原料配伍
本品各组分配比范围为(g)：镍盐10～55、络合剂80～150、去离子水加至1L。
镍盐为氯化镍、氨基磺酸镍、次磷酸镍、碳酸镍、硫酸镍或硝酸镍中的一种或几种的复合。
络合剂为乳酸、醋酸、苹果酸、柠檬酸、醋酸钠、柠檬酸钠或硼酸中的一种或几种的复合。
产品应用
本品主要应用于铝及铝合金表面化学镀镍。包含如下工艺步骤：①清洁除油；②蒸馏水冲洗，室温；③酸蚀，室温10～60s；④蒸馏水冲洗，室温；⑤催化液处理，15～35℃，10~60s；⑥镀镍基合金；⑦停镀，试样洗涤吹干。
步骤②中酸蚀用的溶液为含有体积比为20％%~60％的硝酸与体积比 为0.1％～5.0％的氢氟酸及余量的去离子水的混合溶液，酸蚀时间为10~60s。
上述铝及铝合金在催化液处理后直接放入化学镀液中进行施镀。
产品特性
采用本品方法，不经过浸锌处理，简化了传统的铝合金化学镀镍的工艺，降低了成本。无需硝酸退锌工序，避免污染生产环境，降低了对操作人员的健康影响。不会对化学镀镍溶液造成污染及毒化，延长主镀槽溶液的使用寿命。采用本品方法，催化液处理在室温下进行，不需要加热，节能降耗。所得镍基合金镀层与铝及铝合金基体结合良好，镀层均匀致密、耐磨、耐腐蚀、硬度高，具有良好的金属外观。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
