环保光亮化学镀镍液

原料配比

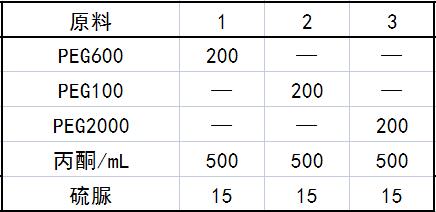

1．硫脲衍生物（质量份）

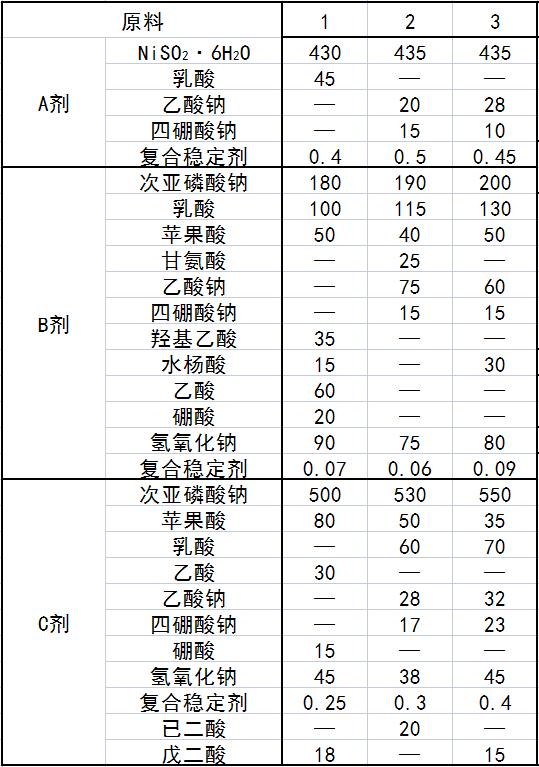

2．A剂、B剂、C剂（g）

3．化学镀液（g）

A剂／mL            60            水            加至1L

B剂／mL            150

制备方法

    （1）硫脲衍生物的制备：把PEG（相对分子质量为400～2000）加入到四口瓶中，加入丙酮后，然后加人硫脲，在N2保护下，缓慢回流5h后，冷却到室温，用饱和的食盐水洗有机相，减压除去溶剂得固体，得到白色固体。

    （2）A剂的制备

        ①加入约占所需水量1／2的水，加温至70℃左右；
       ②加入硫酸镍，搅拌至完全溶解；

        ③加入6～8g活性炭，搅拌均匀后静置1～2h，过滤出去活性炭；
       ④加入缓冲剂和络合剂，搅拌至完全溶解；

        ⑤用热水溶解稳定剂，然后倒入步骤④配制的溶液中，补充水至所需体积，搅拌均匀得A剂备用。

    （3）B剂和C剂的制备

        ①在槽中加入约占所需水量1／2的水，加入氢氧化钠，搅拌均匀；
       ②趁热加入亚磷酸钠，搅拌至完全溶解；

        ③依次加入络合剂、缓冲剂、加速剂，搅拌均匀；
       ④热水溶解稳定剂，倒入槽中；

        ⑤补充水至需要量，搅拌均匀，得B剂或C剂备用。
    （4）化学镀液的制备

        ①镀槽进行钝化前处理后，洗净镀槽，确保硝酸完全排除并中和，加入约1／2的水；
       ②按A剂60mL／L、B剂150mL／L量取准确体积，加入到镀槽中，补充水至所需体积，搅拌均匀；
       ③将镀液加热至88～90℃，用pH调整镀液至4.7左右，即可以开始试镀；
       ④镀液使用一段时间需要补加，滴定其中镍含量，按保持镀液中镍含量在5.8～6.0g／L补加A剂，C剂加入量与A剂相同，即可保证镀液在控制范围内，不会发生失调。

    （5）镀件：化学镀镍不需要电流，只需将工件浸入加热好的镀液中所需时间得到所需厚度即可。

    原料配伍
本品各组分配比范围为（g）：A剂5（～70mL、B剂140～ 160mL、C剂50～70mL、水加至1L。

    A剂由以下组分组成（g）：SiSO2·6H2O为420～450、络合剂0～50、缓冲剂0～40、稳定剂0.4～0.5、水加至1L。

    B剂由以下组分组成（g）：亚磷酸钠170～210、络合剂180～220、缓冲剂60～100、氢氧化钠40～60、稳定剂0.04～0.1、水加至1L。

    C剂由以下组分组成（g）：亚磷酸钠470～570、络合剂70～130、缓冲剂40~70、氢氧化钠25～50、稳定剂0.25～0.3、加速剂15~20、水 加至1L。

    其中，络合剂为乳酸、苹果酸、柠檬酸、甘氨酸、羟基乙酸、水杨酸中的三种或三种以上以任意比例混合的混合物；

    稳定剂为硫脲衍生物与含氧化合物按质量比1：（10～30）配合成复合稳定剂；含氧化合物为碘酸盐或钼酸盐或溴酸盐；加速剂为戊二酸或已二酸中的一种；缓冲剂为硼酸或四硼酸钠中的一种与乙酸或者乙酸钠中的一种按质量比1：（2～5）配合而成。硫脲衍生物由以下组分及质量份组成：PEG（相对分子质量从400～2000）200、丙酮500mL、硫脲14～16。

产品应用
    本品主要应用于化学镀镍。

产品特性
    本品采用的环保光亮化学镀镍添加剂可量化生产，使用时直接按比例加入水中稀释即可使用，操作简单，使用8～10个周期后，镀层性能和速度仍很稳定，镀液稳定性能好，在槽壁不析出镍，镀层磷含量稳定在5％～8％，镀层光亮。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
