硫酸盐镀锌用纳米复合镀液

特性

    (1)将钢铁构件置于本品纳米复合镀液中，通过常规的悬挂电 镀方法电镀后，再使用现有的三价铬钝化溶液对镀锌钢铁构件进行 室温钝化处理，得到其外表光亮、平滑且具有银白色泛蓝的镀锌层。

    (2)分别将使用本品纳米复合镀液和使用没有添加纳米氧化锆 的现有电镀液电镀出的相同厚度的镀锌层，经三价铬钝化溶液处理 后，置于浓度为5％的氯化钠水溶液中进行全浸试验，来测试镀锌 层的耐腐蚀能力。大量的测试结果表明：采用纳米氧化锆作为电 镀液的添加剂，镀得的平均厚度为3.5μm的镀锌层，经过浓度 为5％的氯化钠水溶液34天的全浸试验，镀锌层的被腐蚀面积小 于5％。而使用没有添加纳米氧化锆的现有电镀液，镀得的相同 厚度的镀锌层，经过15～20天的浓度为5％的氯化钠水溶液的全 浸试验，镀锌层的被腐蚀面积已超过50％以上，甚至出现了 红锈。

    (3)使用本品纳米复合镀液，在后续的钝化处理中，不需再使 用六价铬钝化溶液，既完全避免了六价铬的污染，又使镀锌层具有 了采用六价铬钝化锌层相同甚至更好的防锈性能。

    (4)配制本品纳米复合镀液用料少，原料中也无任何污染源。
    (5)使用本品纳米复合镀液电镀时不需搅拌，不仅安静，且 节能。

    作为有益效果的进一步体现，一是纳米氧化锆溶胶中的氧化锆 的单体颗粒的粒径优选为3～5nm，使本品纳米复合镀液更适宜与 现有的三价铬钝化溶液配合使用，来增强镀锌层的防锈性能；二是 纳米氧化锆溶胶的质量分数优选为按照氢氧氧锆计算，使添加纳米 氧化锆溶胶时，其质量易于掌控；三是纳米复合镀液的pH值优选 为2～4，能确保纳米复合镀液性能的充分发挥和稳定。

用途与用法 本品主要应用于镀锌。

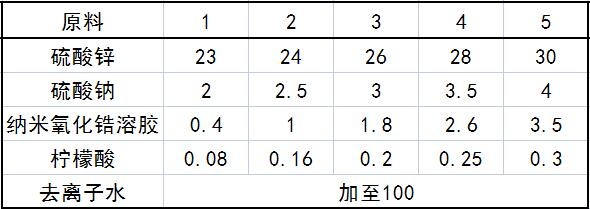

配方（质量份）

制作方法

将各组分溶于水混合均匀即可。
注意事项

    本品各组分质量份配比范围为：硫酸锌23～30，硫酸钠2～4，纳米氧化锆溶胶0.4～3.5，柠檬酸0.08～0.3，水加至100。

    所述的纳米氧化锆溶胶中的氧化锆的单体颗粒为3～5nm。

    所述的纳米氧化锆溶胶的质量分数按照氢氧氧锆［ZrO（OH）₂］计算。

    所述的纳米复合镀液的pH值为2～4；所述的水为蒸馏水或去离子水。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
